Tápegységek

A tápegység biztosítja a vezérlő-, jelző-, mérő- és szabályozóeszközök számára szükséges egyenfeszültséget. Ilyen fogyasztó lehet például PLC, relé, érzékelő, kijelző, kommunikációs modul vagy más segédáramköri elem. A cél nem egyszerűen az, hogy rendelkezésre álljon a névleges feszültség, hanem az, hogy az terhelésváltozás mellett is stabil maradjon.

Ipari és épületgépészeti környezetben a 24 V DC rendszerek különösen elterjedtek, de 12 V DC tápellátásra is szükség lehet olyan készülékeknél, amelyek ezt a feszültségszintet igénylik. A megfelelő feszültségszintet mindig a csatlakoztatott fogyasztók határozzák meg, nem pedig az általános megszokás.

A névleges kimeneti áram csak az egyik adat. A valós üzemben számolni kell az indítási áramokkal, a párhuzamosan működő fogyasztókkal, a vezetékhosszból adódó feszültségeséssel és a szekrényen belüli hőmérséklettel is. Egy látszólag megfelelő tápegység tartalék nélkül könnyen a határán üzemelhet.

Ez különösen akkor kockázatos, ha a vezérlőszekrényt később bővítik. Új relék, érzékelők vagy kommunikációs egységek csatlakoztatásával a terhelés nő, miközben a tápegység méretezése változatlan marad. Ilyenkor a hibák nem feltétlenül azonnal jelentkeznek, hanem időszakos leállásként, bizonytalan kapcsolásként vagy nehezen visszakereshető vezérlési zavarként.

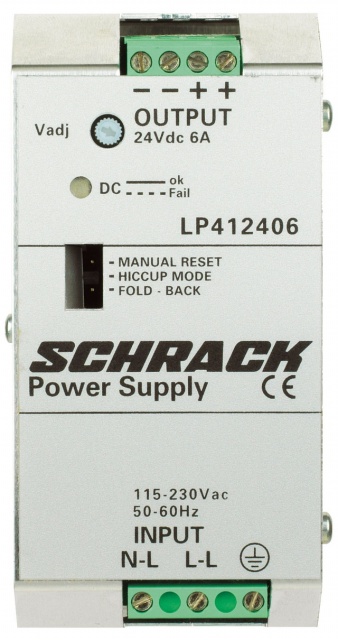

Egyszerűbb feladatokra szabályozatlan tápegység is megfelelő lehet, ha a fogyasztók ezt megengedik, és a kimeneti feszültség ingadozása nem okoz működési problémát. Érzékenyebb vezérlési vagy automatizálási környezetben jellemzően kapcsolóüzemű tápegység indokolt, mert stabilabb kimeneti feszültséget biztosít és hatékonyabb megoldást adhat kompakt beépítés mellett.

A betáplálás módja szintén döntési pont. Egyfázisú hálózatról működő tápegység sok vezérlési feladatra elegendő, míg nagyobb rendszereknél vagy ipari környezetben háromfázisú kivitel lehet célszerű. A választást mindig a rendelkezésre álló hálózat, a terhelés és az elvárt üzembiztonság együtt határozza meg.

A tápegység hibás elhelyezése ugyanúgy problémát okozhat, mint a rossz méretezés. Zsúfolt vezérlőszekrényben, nem megfelelő szellőzés mellett a készülék hőterhelése nő. Ez csökkentheti az üzemi tartalékot, és hosszabb távon rontja a megbízhatóságot.

Gyakori kivitelezési hiba még, hogy az egyes fogyasztói körök nincsenek átgondoltan szétválasztva. Egy zárlat vagy túlterhelés így nemcsak az adott ágat érintheti, hanem a teljes vezérlést leállíthatja. A tápegység kiválasztásával párhuzamosan ezért az áramköri felosztást, a védelmet és a vezetékezést is meg kell tervezni.

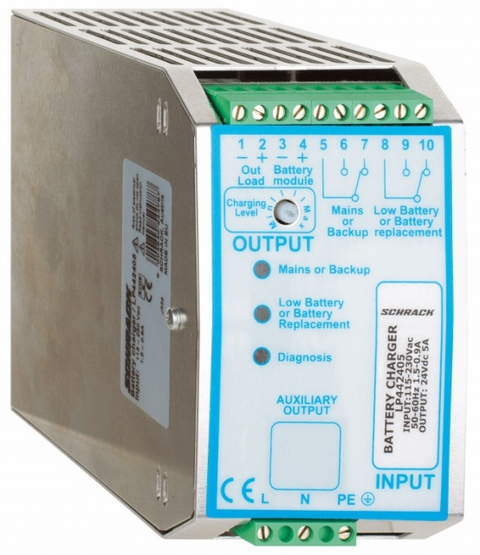

Szünetmentes tápegység akkor szükséges, ha a vezérlésnek rövid hálózati kimaradás alatt is működnie kell, vagy a rendszernek szabályozott módon kell leállnia. Ez felügyeleti rendszereknél, kommunikációs egységeknél, adatgyűjtésnél vagy biztonsági szempontból fontos vezérlési folyamatoknál lehet indokolt.

Ilyenkor az egyszerű teljesítményméretezés nem elegendő. Figyelembe kell venni az áthidalási időt, a csatlakozó fogyasztók áramfelvételét és az akkumulátoros működés követelményeit is.
