Hálózati technológia, kommunikációs szekrények

A szekrény akkor támogatja valóban a hálózati infrastruktúrát, ha nem korlátozza a telepítést és az üzemeltetést. Ez azt jelenti, hogy az aktív eszközök elhelyezése, a kábelezés és a hőelvezetés egymással összehangoltan működik. A megfelelően kiválasztott szekrényben a szerelés átlátható, a bővítés előkészített, és az üzemi körülmények kontrolláltak.

A döntés alapja mindig a teljes rendszer, nem csak a beépítési magasság. A szükséges U-méret mellett a hasznos mélység kulcskérdés, mert az aktív eszközök és a csatlakozó kábelek együtt határozzák meg a valós helyigényt. Ezzel párhuzamosan a mechanikai terhelhetőség (különösen fali kivitel esetén) közvetlenül befolyásolja a biztonságos telepíthetőséget.

A hőtechnikai viselkedést a szekrény kialakítása és az eszközök veszteségteljesítménye együtt adja meg. Ha ez nincs összehangolva, a rendszer ugyan működőképes marad, de csökken az élettartam és nő a hibakockázat.

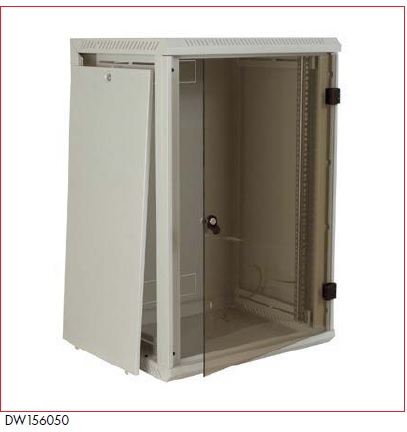

A kiválasztást az eszközsűrűség és a hálózati szerep határozza meg. Fali szekrény akkor célszerű, ha lokális elosztási pontról van szó, kisebb számú aktív eszközzel és alacsonyabb hőterheléssel. Ilyen környezetben a kompakt kialakítás és a gyors hozzáférés a meghatározó.

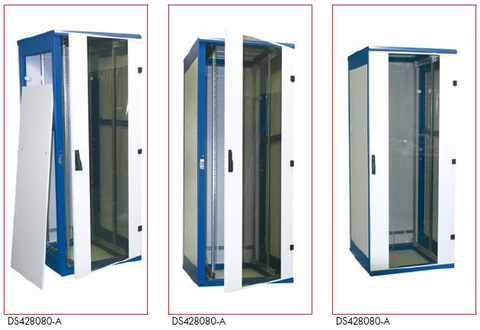

Álló szekrény alkalmazása akkor indokolt, ha a hálózat központi eleme kerül kialakításra, nagyobb kábelkoncentrációval és bővítési igénnyel. Itt a teherbírás, a mélység és a hűtési lehetőségek válnak elsődlegessé.

A kábelezés kialakítása közvetlenül befolyásolja a hálózat stabilitását és karbantarthatóságát. A nem megfelelő vezetés (például a túl szoros kötegelés, kis hajlítási sugár vagy épp a rendezetlen útvonalak) nem azonnali hibát okoz, hanem hosszú távon megbízhatatlan működést.

A jól kialakított szekrény biztosítja:
– a strukturált és szétválasztott kábelvezetést
– az adat- és erősáramú rendszerek elkülönítését
– az árnyékolás és földelés megfelelő kialakítását

Irodai környezetben a passzív hűtés sok esetben elegendő, ha a szekrény kialakítása ezt támogatja. Nem klimatizált vagy ipari környezetben azonban a por, a hőingadozás és a mechanikai igénybevétel már meghatározó tényezők. Ilyen esetekben az IP védettség, a stabil szerkezet és a kontrollált légáramlás nélkülözhetetlen.

A telepítési hely adottságai, így a fal teherbírása, padló terhelhetősége és a hozzáférési tér szintén a kiválasztás részét képezik, nem utólagos szempontok.

A leggyakoribb hiba az alulméretezett mélység és a tartalék kapacitás hiánya. Ilyenkor a kábelek nem vezethetők megfelelően, a szerelés nehézkessé válik, és a későbbi bővítés gyakorlatilag ellehetetlenül. Szintén tipikus probléma a nem megfelelő szellőzés, ami rejtett módon, fokozatosan rontja az eszközök üzemi feltételeit. Ezek a hibák nem azonnal jelentkeznek, hanem az üzemeltetés során halmozódnak fel.

Amikor a hálózat rendelkezésre állása kritikus, a szekrény már nem egyszerű elhelyezési pont. Ilyen esetekben a nagyobb mechanikai stabilitás, a bővíthető kialakítás és a kontrollált hűtés alapkövetelmény. A strukturált kábelmenedzsment és a pontosan illeszkedő 19” rendszer a hibamentes működés feltétele.

A Schrack Technik DS és DW szekrényei ebben a kontextusban akkor jelentenek megfelelő választást, amikor a kiválasztás során a teljes rendszer működése és a jövőbeni bővíthetőség egyaránt szempont.
