Az időzítő-, mérő- és ellenőrzőrelék minden vezérlőrendszerben fontos szerepet töltenek be. A kimeneti áramtartományban történő elosztás legfontosabb részei a védő kapcsolóberendezések, mint pl. a vezetékvédő kapcsoló, az LS/FI kombinált védőkapcsolók és a FI-relék. Természetesen ezek a kiegészítők és az automata biztosítékok fontosak a hatékony és biztonságos feszültségelosztás szempontjából.
Előnyök és jellemzők
- Beépíthető relék széles választéka
- Jártassággal rendelkezünk a megfelelő beépíthető relé kiválasztásához, régi relék cseréje esetén is
- Modern rugós foglalatokat kínálunk
- Időzítő relék számos, különféle felhasználásra
- Mérő- és ellenőrzőrelék vezérlésekhez és biztosítékként
A „relék” szegmens a Schrack Technik termékei közül a legrégebbi múltra tekint vissza. Ausztriában például ezen a piacon kialakult piaci részesedésünk eléri a 35 százalékot, amellyel vitathatatlan piacvezetők vagyunk. A Schrack Technik reléi csúcsminőségű termékek, és száz százalékig megbízhatók. Tökéletesen képviselik széles körű szaktudásunkat és évtizedes tapasztalatunkat.
Vezérlőszekrényekhez és gépgyártáshoz
- 1 pólusú 16 A, 2 pólusú 8 A, 1 vagy 2 váltóérintkező
- DC vagy AC tekercs, érzékeny tekercs 400 mW
- Megerősített szigetelés, II. érintésvédelmi osztály (VDE 0700)
- Biztonságos leválasztás a VDE 0160 szerint, YRT78626 foglalattal kombinálva
- 4 kV / 8 mm tekercs–érintkező távolság
- Rögzíthető kézi tesztrendszer
- Opcionális kivitel mechanikus és/vagy elektromos jelzéssel
- Szabványos RT foglalatokhoz alkalmas
- Újrahasznosítható csomagolás
- Megfelel a 2002/95/EK RoHS irányelvnek
Termékek webáruházunkban
A Schrack Technik reléivel biztonságban tudhatja magát, ha feszültség, áram, cos φ, hőmérséklet vagy szintek felügyeletéről van szó. Az erőforrás- és energiahatékonyság mindig alapfelszereltség. Feszültség, áram, cos φ, hőmérséklet és szintek – mi mindent felügyelünk!
- Széles körű felügyeleti lehetőségek
- Folyamatos felügyelet lehetősége
- Korai hibafelismerés
- Célzott lekapcsolás a károk bekövetkezése előtt
- Kompakt kialakítás
Az időrelék hozzájárulnak a fokozott biztonsághoz, a nagyobb megbízhatósághoz, valamint a hatékonyság és a fenntarthatóság növeléséhez. Az ipari gyártás és az üzleti alkalmazások minden területén használják őket, továbbá a megújuló energia, a víz- és hulladékgazdálkodás, valamint az épületautomatizálás területén is – mindenhol, ahol fontos a megbízható és pontos kapcsolás.
A kimeneti áramtartományban történő elosztás ezen legfontosabb részei a védő kapcsolóberendezések, mint pl. a vezetékvédő kapcsoló, az LS/FI kombinált védőkapcsolók és a FI-relék. Természetesen ezek a kiegészítők és az automata sínrendszer fontosak a hatékony és biztonságos feszültségelosztás szempontjából.
- A Schrack beépíthető reléket millióképpen használják mind az iparban, mind a kereskedelemben.
- Különböző foglalattechnológiák a reléfoglalatok gyártására, optimális megoldást kínálva;
- Bevált és tartós relétechnológia az érintkezők és a mechanika területén
- Időzítő relék 24V AC/DC és 230V AC feszültségű tápellátással
- Hosszú évekig biztonságot nyújtó mérő- és ellenőrzőrelék
A vezérlési és szabályozástechnikai rendszerekben a relék feladata első ránézésre egyszerűnek tűnik: jeleket kapcsolnak, állapotokat továbbítanak, fogyasztókat vezérelnek. A gyakorlatban azonban ennél jóval többről van szó. Egy jól megválasztott relé nemcsak működtet, hanem biztonságosabbá, átláthatóbbá és üzembiztosabbá teszi a teljes rendszert.
Legyen szó gépgyártásról, vezérlőszekrényekről, épületautomatizálásról, ipari alkalmazásokról vagy felügyeleti feladatokról, a megfelelő relé kiválasztása mindig a konkrét kapcsolási, mérési és vezérlési igényekből indul ki.

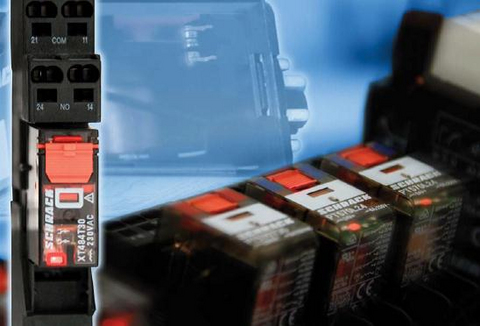

A dugaszolható relék elsősorban interfészfeladatokra, jelillesztésre és vezérlési körök kapcsolására alkalmasak. Nagy előnyük, hogy foglalatba helyezhetők, ezért karbantartáskor vagy csere esetén nem szükséges a teljes bekötést megbontani. Ez különösen vezérlőszekrényekben előnyös, ahol fontos a gyors szervizelhetőség és az átlátható felépítés.
A dugaszolható kivitel a mindennapi gyakorlatban időt takarít meg. Ha egy relét cserélni kell, a foglalat és a vezetékezés a helyén marad, a relé pedig gyorsan kiemelhető és pótolható.
A mechanikus állásjelzés egyszerű, de nagyon hasznos funkció. Segítségével a relé kapcsolási állapota a készüléken közvetlenül ellenőrizhető, akár mérés nélkül is. Ez hibakeresésnél, beüzemelésnél és karbantartásnál is komoly segítséget jelent.
A reléfoglalat nem csupán tartozék, hanem a teljes rendszer szerelhetőségét és szervizelhetőségét befolyásoló elem. A DIN sínre szerelhető foglalatok gyors és rendezett beépítést tesznek lehetővé, a csavaros kapcsok pedig stabil csatlakozást biztosítanak.
Az S relé foglalatai elveszíthetetlen csavarokkal, dugaszolható modulhellyel és kiemelő funkciós rögzítő kengyellel is elérhetők. Ez a gyakorlatban azt jelenti, hogy a relé könnyebben kezelhető, a tartozékok átláthatóbban illeszthetők, a karbantartás pedig egyszerűbbé válik.
Relé választásakor mindig a terhelésből és az alkalmazásból kell kiindulni. Nem mindegy, hogy ohmikus, induktív vagy motoros terhelést kell kapcsolni, ahogy az sem, hogy AC vagy DC körről van szó. Fontos a névleges áram, a kapcsolási feszültség, a tekercsfeszültség, az érintkezők száma, a kapcsolási gyakoriság és a várható élettartam is.
A 4-es sorozatú S relé például 4 váltóérintkezős kivitelben, 6 A névleges árammal, AC és DC tekercsekkel érhető el. A műszaki adatok között szerepel a mechanikai élettartam, a kapcsolási gyakoriság, a szigetelési jellemzők, valamint az üzemi és tárolási hőmérséklet-tartomány is.
A vezérlési rendszerekben a relé gyakran kis méretű alkatrésznek tűnik, mégis kritikus kapcsolási feladatot lát el. Ezért nem mindegy, milyen minőségi és biztonsági háttérrel rendelkezik. A VDE tanúsítás, a megfelelő szigetelési tulajdonságok, a megbízható érintkezők és a tartós mechanikai kialakítás mind hozzájárulnak ahhoz, hogy a rendszer hosszú távon üzembiztos maradjon.
A dugaszolható, print, idő-, mérő- és felügyeleti relék nagyon sokféle területen alkalmazhatók. Megtalálhatók vezérlőszekrényekben, gépvezérlésekben, fűtési és világítási rendszerekben, automatizálási feladatokban, vészvilágítási rendszerekben, motorvezérlésekben, érzékelők és aktuátorok illesztésénél, valamint felügyeleti és védelmi funkcióknál.
A cél minden esetben ugyanaz: a vezérlés működjön pontosan, ellenőrizhetően és hosszú távon megbízhatóan.
A kiválasztást érdemes néhány alapvető kérdéssel kezdeni: milyen feszültségű a vezérlőkör, mekkora terhelést kell kapcsolni, hány érintkezőre van szükség, kell-e kézi tesztelési lehetőség, szükséges-e LED-es visszajelzés, illetve fontos-e a gyors csere és a foglalatos kivitel.
Ha felügyeleti feladatról van szó, akkor azt is tisztázni kell, milyen paramétert kell figyelni, milyen határértékek mellett kell beavatkozni, és mi történjen hiba esetén. Időrelénél pedig az időfunkció és az időtartomány meghatározása az első lépés.
A tesztgomb a relé kézi működtetésére szolgál. Ezzel ellenőrizhető, hogy a kapcsolt kör megfelelően reagál-e, illetve a vezérlési logika a gyakorlatban is a tervezett módon működik-e. A zárható mellső tesztgomb különösen hasznos lehet olyan alkalmazásoknál, ahol a próbaműködtetésre szükség van, de a véletlen működtetést el kell kerülni. Ez nemcsak kényelmi funkció, hanem a beüzemelés és hibaelhárítás egyik fontos eszköze is.
Printrelé akkor jöhet szóba, ha a relét közvetlenül nyomtatott áramköri lapra kell beépíteni. Ilyen megoldások gyakoriak készülékgyártásban, vezérlőelektronikákban, automatizálási modulokban vagy kompakt berendezésekben.
A printrelé választásánál nemcsak a tekercsfeszültséget és az érintkezőterhelhetőséget kell figyelni, hanem a beépítési méretet, a lábkiosztást, a kapcsolási teljesítményt, az élettartamot és a szigetelési jellemzőket is. Egy készülékben a relé gyakran kis helyen, tartós üzemben dolgozik, ezért a megfelelő kivitel kiválasztása hosszú távon meghatározza a rendszer megbízhatóságát.
Időrelé esetén az első kérdés mindig az, hogy milyen időzítési funkcióra van szükség. Bekapcsolási késleltetés, kikapcsolási késleltetés, impulzusfunkció, villogó működés vagy többfunkciós időzítés? A megfelelő típus kiválasztása attól függ, hogy a vezérlésben pontosan milyen folyamatot kell időben szabályozni.
Fontos szempont a tápfeszültség, az időtartomány, a kimeneti érintkezők száma, a beállítás pontossága és az is, hogy a készülék mennyire illeszthető a meglévő vezérlési környezethez. Az időrelék ipari rendszerekben, épületautomatizálásban, víz- és hulladékgazdálkodási alkalmazásokban, valamint megújuló energiás rendszerekben is gyakori megoldást jelentenek, ahol pontos és megbízható kapcsolásra van szükség.
A mérő- és felügyeleti relék feladata, hogy figyeljék a rendszer fontos villamos vagy fizikai paramétereit, majd eltérés esetén beavatkozást indítsanak. Ilyen lehet például a feszültség, áram, cos φ, hőmérséklet vagy szintfelügyelet.
Ezek a készülékek nem egyszerű kapcsolóelemek. A feladatuk az, hogy időben jelezzék a rendellenes állapotot, és szükség esetén célzott lekapcsolással megakadályozzák a komolyabb károkat. Ez gépek, motorok, szivattyúk, vezérlőszekrények és technológiai rendszerek esetén különösen fontos.
A LED-es állapotjelzés a gyors áttekinthetőséget segíti. Egy vezérlőszekrényben sokszor néhány másodperc alatt kell megállapítani, melyik kör aktív, melyik relé húzott meg, vagy hol érdemes elkezdeni a hibakeresést.
A relé kiválasztása nem önmagában egy termék kiválasztását jelenti, hanem egy vezérlési feladat pontos megoldását. A megfelelő dugaszolható, print, idő-, mérő- vagy felügyeleti relé segít abban, hogy a rendszer átláthatóbb, könnyebben karbantartható és üzembiztosabb legyen.
A Schrack Technik relékínálata ehhez ad stabil alapot: a hagyományos kapcsolási feladatoktól az időzítésen és felügyeleten át egészen a vezérlőszekrényekbe és készülékekbe építhető megoldásokig. A jól megválasztott relé hosszú távon nem látványos, hanem pontosan azt teszi, amit kell: megbízhatóan működteti és védi a rendszert.
