A Schrack Technik sorolható és kompakt ipari szekrényrendszerei energiaelosztási, vezérléstechnikai és automatizálási alkalmazásokhoz készülnek. A rendszerkialakítás során a mechanikai stabilitás, a megfelelő IP-védettség, a hőtechnikai viszonyok és a későbbi bővíthetőség egyaránt fontos szempont, különösen nagyobb teljesítményű vagy folyamatos üzemben működő ipari rendszereknél.
Előnyök és jellemzők
- Robusztus felépítés szabadalmaztatott szerelő profillal
- Illeszkedik az ILM előlapi rendszerhez
- Tartozékok nagy választéka
A Schrack Technik sorolható és kombinálható szekrényei a legigényesebb ipari telepítési környezetek követelményeinek is megfelelnek. A hegesztett szekrények speciális hidegen hengerelt acélprofilból készülnek. Ez a technológiai eljárás, a szabadalmaztatott profilszerkezettel kombinálva, a legmagasabb merevségi és terhelhetőségi elvárásoknak is eleget tesz. Az AC és KC szekrénysorozatok az alsó keret kialakításának köszönhetően külön lábazat nélkül is alkalmazhatók. Ez a megoldás helytakarékos beltéri telepítést tesz lehetővé. A különböző szerelési felületek és szintek kialakításához széles rendszerkiegészítő-választékot kínálunk a keretprofil optimális kihasználása érdekében.
A termék fő előnyei az Ön számára:
- Robusztus kivitel szabadalmaztatott üreges profillal
- Egy- vagy kétszárnyú ajtó billenőkarral és négypontos zárórendszerrel
- Jobb oldali zsanérozás az egyszárnyú kiviteleknél (egyszerűen átszerelhető jobb- vagy baloldali nyitásra)
- Kompatibilis az ILM homloklapi rendszerrel
- Széles körű tartozékválaszték
- Kényelmes és gyors szerelhetőségre tervezve
- Sokoldalú felhasználhatóság
- PU tömítéssel (ACBG) vagy dupla kefés kivitelben (ACBGE) elérhető kábelbevezető lemezek AC és KC szekrényekhez, 400, 600, 800, 1000 és 1200 mm szélességekben.
- Szerelési mód:
az alsó zárólemezek cseréje a keretek között kábelbevezető lemezekre - Anyag:
1 mm vastag horganyzott acéllemez - SU:
1 db szerelési tartozékokkal együtt
ACCAB: kábelrögzítő sínek 400, 600, 800, 1000 és 1200 mm széles AC és KC szekrényekhez, a bejövő kábelek biztonságos rögzítésére.
- Szerelés: az alsó zárólemez fölé, a szekrénykeret alsó oldalsó profiljára vagy a szerelőlapra
- Anyag: 2 mm vastag horganyzott acéllemez
- Csomagolás: 1 pár szerelési tartozékokkal együtt
ACCAP: kábelrögzítő sínek 400, 600, 800, 1000 és 1200 mm széles AC és KC szekrényekhez, a bejövő kábelek biztonságos rögzítésére.
- Szerelés: az alsó zárólemez alatt, az alsó oldalsó keretprofilok között
- Anyag: 2 mm vastag horganyzott acéllemez
- Csomagolás: 1 pár szerelési tartozékokkal együtt
- Összekötő készletek a szekrények optimális sorolásához, a megfelelő szekrénytávolság biztosításához, illetve a sorolt szekrények emelésekor szükséges kiegészítő merevítéshez.
- ACCCM040:
belső soroló készlet, amely 4 sarokösszekötőt, 6 sorolókonzolt és szerelési tartozékokat tartalmaz - ACCCI060:
belső és külső soroló készlet, amely 4 sorolókonzolt és szerelési tartozékokat tartalmaz

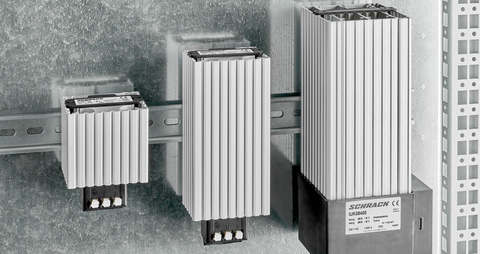

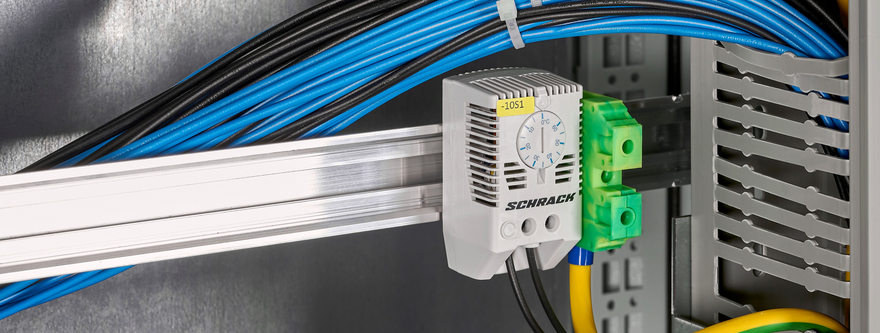

- A fűtőtestek (hősugárzók) termosztáttal vagy higrosztáttal együtt alkalmazva megakadályozzák a túl alacsony hőmérséklet, illetve a túl magas páratartalom kialakulását a szekrényen belül.
- A 10–150 W közötti teljesítménytartomány biztosítja, hogy minden alkalmazáshoz mindig rendelkezésre álljon a megfelelő fűtőteljesítmény.

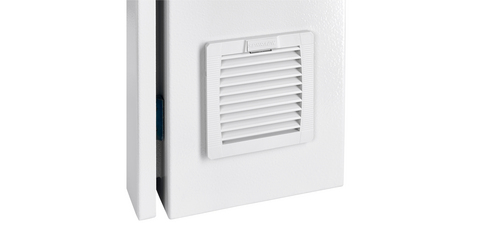

A passzív szellőzésű szekrények természetes konvekcióval hűlnek. Nincs szükség mechanikus ventilátorokkal történő kényszerszellőztetésre.
A felmelegedett levegőrészecskék sűrűsége alacsonyabb, ezért a szekrény belsejében felfelé áramlanak, így természetes légkeringést hoznak létre.
Termékelőnyök:
- Csavar nélküli szerelés
- A szűrőbetétek egyszerű cseréje üzem közben
- A szekrényfal felé néző integrált habtömítés
- Védettségi fokozat: IP54, NEMA Type 12
- UR jelöléssel és UL tanúsítással rendelkezik
Szakértői tipp:
A lehető legjobb passzív hűtési teljesítmény érdekében mindig két azonos méretű szűrőt szereljen fel átlós elrendezésben a szekrénybe (pl. bal alsó és jobb felső pozícióban).
- Gyors és egyszerű, egy személy által is elvégezhető összeszerelés (8 csavar)
- Egybefüggő poliuretán tömítés az IP55 védettség biztosítására zárt szekrény esetén
- Anyag: 1,5 mm vastag acéllemez
- Szín: RAL7035 (világosszürke)
- SU: 2 oldallemez szerelési tartozékokkal együtt
- Csomagolás: Rugós rögzítőklipszeket tartalmazó szerelőkészlettel szállítva
- Tippünk: a rugós klipszeket a profiljelölésekhez igazítva helyezze be.
- ACCLC: bepattintható profilok 400, 500, 600, 800, 1000, 1200, 1400, 2000 és 2200 mm hosszúságban.
Sínszélesség: 90 mm
Szerelés: a szekrénykeret oldalaira - ACCLF: szerelőprofilok 400, 500, 600, 800, 1000, 1200, 1400, 2000 és 2200 mm hosszúságban.
Sínszélesség: 41,2 mm
Szerelés: a szekrénykeret közé - ACCLH: nagy teherbírású profilok 400, 500, 600, 800, 1000 és 1200 mm hosszúságban.
Sínszélesség: 87,5 mm
Szerelés: a szekrénykeretre
Szerelőlap behelyezési segédként is használható. Ehhez a szerelőprofilokat az alsó szerelési egységbe kell behelyezni anélkül, hogy teljesen rögzítené őket csavarokkal. Így a szerelőlap beépítése után eltávolíthatók, majd a következő szekrénynél újra felhasználhatók.
- Kiegészítő szerelési felületek kialakítására az ajtó belső oldalán.
- Elérhető 800, 1000 és 1200 mm szélességben.
- Sínszélesség: 20 mm
- Szerelés: az ajtókeretbe
- Anyag: 2 mm vastag horganyzott acéllemez
- Csomagolás: 4 db szerelési tartozékokkal együtt
Ajtóérintkező kapcsoló elektromos berendezések – például szekrényvilágítások, hűtőegységek stb. – be- és kikapcsolására.
- 400, 600, 800, 1000 és 1200 mm szélességű szekrényekhez.
- 100 mm és 200 mm magasságban érhető el.
- Anyag: 1,5 mm vastag acéllemez
- Szín: RAL9005 (mélyfekete)
- Csomagolás: 2 db szélességi elem szerelési tartozékokkal együtt
Általános információ: két darab 100 mm magas lábazati elem egymásra építhető.
- 400, 500, 600 és 800 mm mélységű szekrényekhez.
- 100 mm és 200 mm magasságban érhető el.
- A készlet tartalmazza a lábazati sarokelemeket is.
- Anyag: 1,5 mm vastag acéllemez
- Szín: RAL9005 (mélyfekete)
- Csomagolás: 2 db mélységi elem, 4 db sarokelem és előre összeszerelt szerelési tartozékok
Általános információ: két darab 100 mm magas lábazati elem egymásra építhető.
- A szűrőventilátorok fröccsöntött hőre lágyuló műanyagból készülnek. Az anyag önkioltó kivitelű az UL94V0 szabvány szerint, valamint UV-álló.
- Szerszám nélküli szerelés a szabadalmaztatott, 4 sarkos bepattintható rögzítőmechanizmusnak köszönhetően
- Egyszerű szűrőbetétcsere a szabadalmaztatott, karbantartásbarát fedélmechanizmus révén
- A ventilátoregység 180°-os elforgatásával megváltoztatható a levegőáramlás iránya; gyári alapbeállítás szerint a levegő a szekrény belseje felé áramlik (IUKNF1523A esetén nem lehetséges)
- Rugós kapcsos csatlakozók a gyors elektromos bekötéshez
- Védettségi fokozat: IP54 standard szűrőbetéttel, IP55 hajtogatott szűrőbetéttel (IUKM4.20) (IUKNF1523A esetén nem lehetséges)
- Szín: RAL7035 (világosszürke)
Az ipari álló szekrények kiválasztása nem kizárólag helyigény vagy készülékszám kérdése. A megfelelő kialakítás közvetlenül befolyásolja az energiaelosztás, vezérléstechnika vagy automatizálási rendszer üzembiztonságát, karbantarthatóságát és bővíthetőségét.
Ipari környezetben a mechanikai terhelés, a hőtermelés, a poros vagy nedves környezet, valamint a folyamatos üzem olyan szempontokat hoz előtérbe, amelyek egy hagyományos elosztószekrénynél sokszor nem jelentkeznek. A nem megfelelő szekrénykialakítás túlmelegedéshez, szerelési nehézségekhez, IP-védettségi problémákhoz vagy hosszú távú üzembiztonsági kockázatokhoz vezethet.
Az ipari álló szekrények használata elsősorban akkor válik indokolttá, amikor a beépítendő készülékek száma, hőtermelése vagy mechanikai igénybevétele már meghaladja egy hagyományos faliszekrény biztonságos kapacitását. Tipikus példa erre az ipari energiaelosztás, gépvezérlés, automatizálás vagy nagyobb teljesítményű frekvenciaváltós rendszerek kialakítása.
A szekrény kiválasztásánál nem kizárólag a belső méret számít. Ugyanilyen fontos a terhelhetőség, a szerkezeti merevség, a kábelbevezetés kialakítása és a későbbi bővíthetőség is. Gyakori hiba, hogy a rendszer csak az aktuális készülékszám alapján készül el, így később a hőterhelés, a kábelezés vagy a szerelhetőség problémát okoz.
Ipari környezetben a szekrényeket gyakran éri rezgés, mechanikai behatás vagy jelentős kábelterhelés. Ez különösen igaz gyártósorok, gépészeti rendszerek vagy nagy keresztmetszetű kábelezéssel kialakított elosztók esetén.
Az ilyen alkalmazásoknál a szekrény profilkialakítása és merevsége meghatározó. A hegesztett vázszerkezetű álló szekrények nagyobb stabilitást biztosítanak, különösen több mező összeszerelésekor vagy nehezebb készülékek beépítése esetén.
A nem megfelelő mechanikai kialakítás következménye lehet az ajtók deformációja, a szerelőlap vetemedése vagy a kábelbevezetések mechanikai túlterhelése. Rezgésterhelt környezetben a gyenge szerkezeti stabilitás akár kontaktushibákhoz és időszakos üzemzavarokhoz is vezethet.
Az IP-védettség kiválasztását mindig a telepítési környezet határozza meg. Poros, nedves vagy kültéri környezetben a nem megfelelő védettség gyors korróziót, szennyeződést vagy üzembiztonsági problémát okozhat.
Beltéri ipari alkalmazásoknál gyakran elegendő az IP55 védettség, azonban magas páratartalom, finompor vagy rendszeres takarítás esetén ennél magasabb védelem is szükséges lehet. Fontos, hogy a védettségi szint csak megfelelő kábelbevezetésekkel és helyesen kiválasztott tartozékokkal tartható fenn.
Sok esetben nem maga a szekrény a gyenge pont, hanem a nem megfelelően kialakított alsó kábelbelépés vagy a rosszul kiválasztott tömszelence.
A modern ipari vezérlésekben egyre több hőtermelő készülék működik kis helyen. Frekvenciaváltók, tápegységek, kommunikációs eszközök vagy teljesítményelektronikai komponensek esetén a belső hőmérséklet gyorsan elérheti a kritikus tartományt.
A túlmelegedés nemcsak az elektronikai élettartamot csökkenti, hanem hibás működést, leállást vagy nem tervezett karbantartást is okozhat.
A tervezés során figyelembe kell venni a készülékek összesített veszteségi teljesítményét, a szekrény elhelyezését és környezeti hőmérsékletét, valamint azt is, hogy elegendő-e a természetes szellőzés, vagy aktív hűtésre és klímatechnikai megoldásokra van szükség.
Nagyobb teljesítményű rendszereknél a megfelelő szekrényklimatizálás már nem kényelmi, hanem üzembiztonsági kérdés.
A kábelbevezetés kialakítása közvetlenül hatással van a szerelhetőségre, az IP-védettségre és a hosszú távú üzembiztonságra. Nagy teljesítményű vagy nagy kábelmennyiséget kezelő rendszereknél a nem megfelelő kábelbevezetés gyorsan túlzsúfoltsághoz és szerelési problémákhoz vezethet.
Különösen fontos szempont a nagy keresztmetszetű kábelek hajlítási sugara, a megfelelő tehermentesítés és a logikus kábelvezetési útvonal kialakítása. Gyakori hiba, hogy a rendelkezésre álló alsó vagy felső kábelbelépési hely nem elegendő a tényleges kábelmennyiséghez.
A rosszul kialakított kábelbevezetés csökkentheti az IP-védettséget, mechanikai túlterhelést okozhat, és jelentősen megnehezítheti a karbantartást. Emellett EMC-problémákhoz és túlzsúfolt belső kialakításhoz is vezethet, ami hosszú távon az üzembiztonságot is befolyásolja.
Ipari környezetben ezért előnyös az olyan szekrényrendszer, amely kompatibilis kábelbevezető és tehermentesítő tartozékokat kínál.
Sorolható álló szekrények alkalmazása akkor célszerű, amikor a rendszer funkcionálisan több mezőre oszlik, vagy a későbbi bővítés várható. Energiaelosztás, automatizálás és vezérléstechnika esetén gyakori igény a teljes rendszer mezőkre bontása.
A sorolható kialakítás javítja a rendszer áttekinthetőségét, egyszerűbbé teszi a szerelést és a karbantartást, valamint lehetővé teszi az erősáramú és vezérlési részek logikus elkülönítését. Emellett a későbbi bővítés is könnyebben megvalósítható.
A megfelelő rendszer kiválasztásánál fontos szempont a kompatibilis tartozékrendszer, a szerelősínek kialakítása és a belső kiépítés rugalmassága.
Ipari rendszereknél ritkán marad hosszú távon változatlan a kiépítés. Új gépek, automatizálási funkciók, mérési pontok vagy kommunikációs eszközök később gyakran további helyigényt és kábelezést igényelnek.
A kizárólag aktuális igényekre méretezett szekrények később nehezen bővíthetők, ami túlzsúfolt kialakítást, megnövekedett hőterhelést és bonyolult karbantartást eredményezhet.
A tervezés során ezért célszerű már előre számolni tartalék szerelési helyekkel, későbbi kábelútvonalakkal és további mezők csatlakoztatásának lehetőségével. A bővíthető sín- és szerelőrendszer hosszú távon jelentősen egyszerűsítheti az átalakításokat.
A moduláris és sorolható szekrényrendszerek előnye különösen nagyobb ipari létesítményekben jelentkezik, ahol a rendszer jövőbeni bővítése előre látható.
Az ipari álló szekrények üzembiztonságát nem kizárólag maga a szekrénytest határozza meg. A kábelbevezető elemek, kábelrögzítők, szerelőlapok, szellőzőegységek, tetőelemek vagy belső elválasztások ugyanúgy a rendszer részét képezik.
A nem megfelelő tartozékválasztás gyakran csak az üzemeltetés során okoz problémát. Ilyen lehet az IP-védettség romlása, az elégtelen kábeltehermentesítés vagy a nem megfelelő légáramlás, amelyek hosszabb karbantartási időt és üzembiztonsági kockázatot eredményezhetnek.
Ezért ipari környezetben előnyös az egységes rendszerben kialakított szekrény- és tartozékcsalád használata.
A telepítési környezet jelentősen befolyásolja az anyagválasztást. Festett vagy porszórt acéllemez szekrények általános ipari környezetben jól alkalmazhatók, míg korrózív vagy higiéniai szempontból érzékeny területeken gyakran rozsdamentes kivitel szükséges.
Kültéri vagy vegyszerterhelt környezetben külön figyelmet kell fordítani a korrózióállóságra, a tömítések élettartamára és az UV-terhelésre.
A nem megfelelő anyagválasztás hosszú távon szerkezeti károsodást, tömítetlenséget és karbantartási problémákat okozhat.
A szerelhetőség és az áttekinthető belső elrendezés közvetlenül befolyásolja az üzemeltetési biztonságot és a karbantartási időt.
A túlzsúfolt kialakítás megnehezíti a hibakeresést, növeli a hőterhelést és gyakran a kábelezési hibák számát is.
A megfelelő álló szekrényrendszer ezért nemcsak mechanikai védelmet biztosít, hanem támogatja az átlátható kábelvezetést, a logikus készülékelrendezést és a későbbi bővíthetőséget is. Ez közvetlenül hozzájárul a gyorsabb karbantartáshoz és a kisebb állásidőhöz.
A Schrack Technik ipari álló szekrényei és tartozékrendszerei olyan alkalmazásokhoz készülnek, ahol a mechanikai stabilitás, a bővíthetőség és az üzembiztos működés egyszerre elvárás.
A megfelelő szekrény kiválasztása hosszú távon meghatározza a rendszer karbantarthatóságát, hőtechnikai biztonságát és későbbi bővíthetőségét is. Ipari környezetben ezért a döntés nem kizárólag méret- vagy árkérdés, hanem a teljes villamos rendszer üzembiztonságának része.
A jól megválasztott álló szekrény és kompatibilis tartozékrendszer csökkenti a kivitelezési kockázatokat, támogatja az átlátható szerelést, és stabil alapot biztosít a hosszú távon üzembiztos működéshez.
Ipari környezetben az álló szekrény kiválasztása nem pusztán méretkérdés. A mechanikai stabilitás, a hőtechnikai viszonyok, a kábelkezelés és a bővíthetőség együtt határozzák meg a rendszer hosszú távú üzembiztonságát. A Schrack Technik álló szekrény- és tartozékrendszerei olyan alkalmazásokhoz készülnek, ahol a megbízható működés és az átgondolt rendszerkialakítás alapvető követelmény.
