A Schrack Technik tokozatai és elosztószekrényei tökéletesen megfelelnek mind kereskedelmi, mind magáncélú használatra, és első osztályú anyagminőségükkel, egyszerű telepítésükkel és a legmodernebb technológiával rendelkeznek.

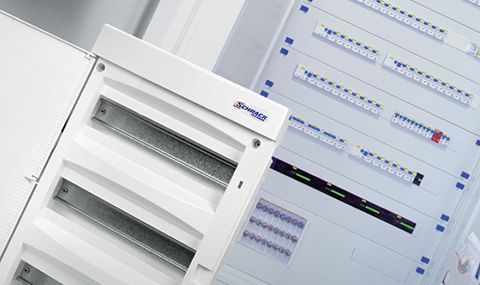

Mik azok az elosztószekrények?
Az elosztószekrények olyan berendezések, amelyeket az elektromos energia elosztására használnak a különböző áramkörök vagy fogyasztók részére. Számos fontos összetevőt tartalmaznak:
A főkapcsoló lehetővé teszi az elosztó tápellátásának be- és kikapcsolását.
A főbiztosítók védik az elosztót a túlterheléstől és a zárlatoktól.
A gyüjtősínek szolgálnak az egyes fázisok, nulla és föld csatlakozási pontjaiként
Az egyes áramkörökben lévő megszakítók túlterhelés vagy zárlat esetén kikapcsolnak.
A sorkapcsok lehetővé teszik az egyes kábelek és vezetékek rendezett és biztonságos bekötését.
Az elosztószekrény háza védi a beépített készülékeket és alkatrészeket külső hatásoktól, továbbá minimalizálja az esetleges áramütés kockázatát.
Az elosztószekrények működése a jel- vagy energiaelosztás elvén alapul. Az elosztószekrényeket arra használják, hogy egy fő forrást, legyen az elektromos erőátviteli hálózat, audio-vizuális jel vagy adatfolyam, több áramkörre, kimenetre vagy portra ossza el.
A fő forrás az elosztó bemenetére csatlakozik, például sorkapcsokon, bemeneti porton vagy egy adott feladatnak megfelelő interfészen keresztül.
Amint a fő forrás csatlakoztatva van az elosztószekrényhez, olyan elosztási módszereket alkalmaznak, mint a gyűjtősínek vagy kapcsolóelemek. Ezek lehetővé teszik a jel vagy energia elosztását az elosztószekrény különböző kimenetei vagy csatlakozási pontjai között.
A kimenetek vagy csatlakozási pontok száma az elosztótól és a rendszer követelményeitől függően változik: kevesebb kimenet korlátozott számú célállomáshoz, vagy nagyszámú kimenet összetettebb alkalmazásokhoz.
Az elosztás fontos szempontja a jel- és/vagy energiaminőség. Az elosztószekrényeknek gondoskodniuk kell arról, hogy a jel vagy az energia egyenletesen, veszteség nélkül kerüljön elosztásra a kimeneteken. A jó minőségű alkatrészek kiválasztása és a gondos kábelezés kulcsfontosságú a jelveszteség, a zaj vagy a torzítás minimalizálása érdekében.

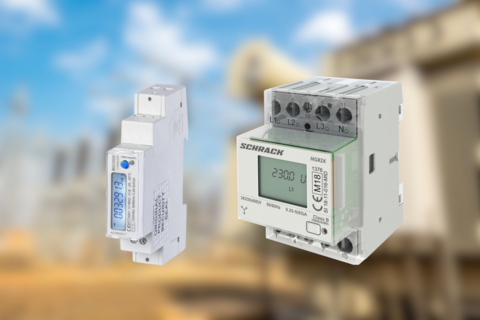

Fogyasztásmérő szekrények: interfészként szolgálnak az elektromos közművek és az épület belső elektromos elosztórendszere között.
Installációs elosztószekrény: központi berendezésként szolgál az épületen belüli energiaelosztáshoz a különféle áramkörök és fogyasztók számára.
Lakáselosztó szekrény:olyan elosztószekrény, amely egy lakáson belüli energiaelosztására szolgál.
Kiselosztó szekrény: hasonló a lakáselosztószekrényhez, de kisebb és célzottabb alkalmazásokhoz kis épületekben, irodákban vagy kereskedelmi helyiségekben, ahol korlátozott számú áramkörre van szükség.
Médiaelosztó szekrény:médiatechnológia és kommunikációs kapcsolatok rendezésére és elosztására szolgálnak, többek között telefon, internet, televízió, valamint audio- és videoeszközök számára. A médiaelosztó csatlakozókat, kábeleket és esetleg aktív komponenseket, például router-eket, modemeket vagy switch-eket tartalmaz a megbízható és hatékony kommunikáció és médiatartalom veszteségmentes továbbítása érdekében.
Rendezőelosztó: olyan speciális kötődobozok, amelyben minden bejövő és elmenő vezetéknek saját sorkapcsa van, kábelkötegek rendezését és karbantartását szolgálják.
Süllyesztett vagy falra szerelhető – melyek az egyes kivitelek előnyei?
A süllyesztett elosztók a falba vannak beépítve, ezért első pillantásra nem szembetűnők, ezzel szemben a felületre szerelt elosztókat a falra szerelik. Mindkét változat ugyanazt a célt szolgálja, de a süllyesztett elosztók a feltűnésmentességből fakadó esztétikájukkal és helytakarékosságukkal nyűgöznek le, míg a felületre szerelt elosztók egyszerűbb telepítést tesznek lehetővé.
Melyik a megfelelő méret?
A milliméterben megadott méretadatok mellett a beépíthető készülékegységszám (röviden KE) is fontos referenciapontot jelent a szükséges elosztóméret becslésénél. A készülékegység 18 mm-nek felel meg, és az elosztószekrény kapacitására vagy a benne rendelkezésre álló helyre vonatkozik. A modul magasság (általában a rövidítése U) szintén elengedhetetlen az elosztó méretének kiválasztásához. Egy U 44,45 mm-nek felel meg.

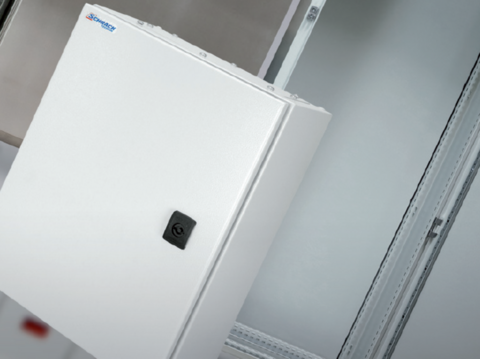

Mik azok az elosztó házak (burkolatok)?
Az elosztó házak az elektromos készülékek és alkatrészek beépítésére, védelmére és rendszerezésére szolgálnak. Védelmet nyújtanak az olyan külső hatások ellen, mint a por, nedvesség, vibráció és elektromágneses interferencia, továbbá védik az alkatrészeket a mechanikai sérülésektől. Az elosztó házak hosszabb élettartamot és hosszútávú megbízhatóságot biztosítanak az elektronikus eszközök számára, ezenkívül hozzájárulnak a biztonsághoz azáltal, hogy megvédik a felhasználót a potenciálisan veszélyes áramütésektől. Lehetőséget biztosítanak a hatékony karbantartásra és javításra is, mivel az egyes készülékek és alkatrészek hozzáférhetően vannak bennük rendszerezve.
Műanyag és fém elosztó házak (burkolatok)
Műanyag és fém házakat kínálunk elosztószekrényeinkhez. A hidegen hengerelt acéllemezből, üvegerősítésű poliészterből és halogénmentes polikarbonátból készült házszerkezetek tartósságot és optimális földelést biztosítanak.
Elosztószekrényeink széles választéka mellett fémből vagy poliamidból készült tömszelencéket, profilsíneket, távtartó csavarokat és egyéb szerelési tartozékokat is kínálunk.
Az elosztószekrény megfelelő működésének biztosítása, valamint a szélsőséges hőmérsékletek és a túlzott páratartalom elkerülése érdekében számos ventilátort és fűtőberendezést, valamint a hozzájuk tartozó termosztátokat és higrosztátokat kínálunk,
Nálunk megtalálja, amit keres, függetlenül attól, hogy milyen követelményeket támaszt az elosztórendszerrel szemben. Ha kérdése van termékeinkkel kapcsolatban, munkatársaink szívesen állnak az Ön rendelkezésére.
A Schrack Technik termékpalettája az elosztószekrényekhez szükséges alkatrészek széles választékát kínálja Önnek: az elektromos rendszerek biztonságáról olyan védelmi eszközök gondoskodnak, mint a kismegszakítók, a hibaáram kapcsolók, vezetékvédők és a túlfeszültség-levezetők. A terheléskapcsolók biztosítják, hogy az elektromos berendezések karbantartása és javítása biztonságosan elvégezhető legyen. Az alkatrészek és modulok megfelelő elhelyezése és bekötése az elosztóban elengedhetetlen a stabil energiaelosztás, a hatékony működés és a könnyű karbantartás biztosításához. Ha további információkat keres az elosztószekrény-berendezésekről, kérjük, látogasson el know-how részlegünkbe.

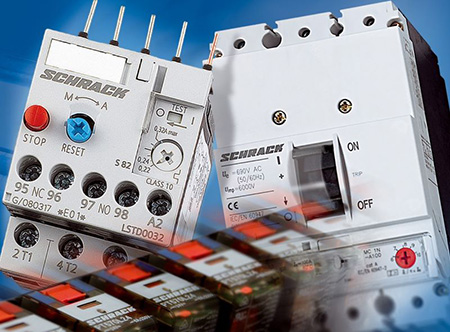

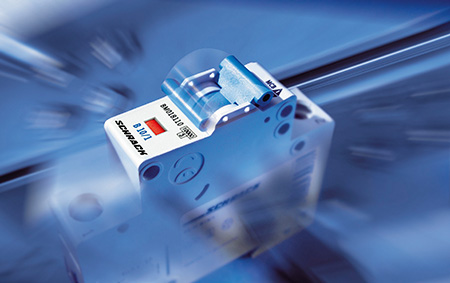

Mik azok a védelmi kapcsolóberendezések?
A védelmi kapcsolóberendezések, jelen esetben a megszakítók könnyen felszerelhetők az elosztószekrényekbe. Folyamatosan figyelik a rendszerben folyó elektromos áramot és feszültséget, és az előre meghatározott határértékek túllépése esetén lépnek működésbe. Az eltérések túlterhelést, rövidzárlatot vagy más hibát jelezhetnek az áramkörben. A védőberendezések ilyen esetekben gyorsan reagálnak ("kioldanak"), hogy kikapcsolják vagy megszakítsák az áramkört, mielőtt kár keletkezne.
A megszakítók azelektromosáram és a feszültség folyamatos figyelemmelkísérésével működnek. Arra tervezték őket, hogy az előre meghatározott határértékektől való eltérés esetén beavatkozzanak, hogy megakadályozzák a berendezés károsodását. Ez egy biztonsági mechanizmus.
Megfigyelés: a megszakító folyamatosan figyeli az áramkört és az elektromos rendszer feszültségét.
Határértékek ellenőrzése: a megszakító előre meghatározott határértékek vagy küszöbértékek esetén kiold, hogy megakadályozza a károkat. Az elektromos rendszer biztonsága érdekében kiemelten fontos a megfelelő határértékekkel rendelkező védőberendezések megfelelő telepítése.
Eltérések észlelése: ha a megadott határérték túllépésre kerül, ez az elektromos rendszer hibáját jelzi. Amint a megszakító ezt észleli, a termék megfelelőségi tanúsítványa szerinti kioldási görbéken belül kiold. Mindennek célja az emberek védelme és az elektromos berendezésekben keletkező hibák okozta károk megelőzése.
A megszakítóknak különböző típusai vannak, amelyek meghatározott védelmi funkciókat látnak el, mint például túláramvédelem, rövidzárlat-védelem, hibaáram-védelem, tűzvédelem és így tovább. Minden védőkapcsoló készüléket úgy terveztek, hogy megfeleljen a rendszer speciális követelményeinek, és megbízható elektromos biztonságot biztosítson.
A terheléskapcsolók olyan elektromos kapcsolóeszközök, amelyeket elektromos rendszerekben használnak, hogy biztonságos leválasztást hozzanak létre egy elektromos berendezés és az áramellátás között. Arra szolgálnak, hogy megszakítsanak egy elektromos áramkört, és fizikailag leválasszák a terhelést a betáplálásról. Ez különösen fontos karbantartásimunkák, javítások vagy vészhelyzetek esetén. Röviden, minden olyan helyzetben, amikor fontos, hogy ne folyjon áram, és a munka biztonságosan elvégezhető legyen.
Hogyan működnek a terheléskapcsolók?
A terheléskapcsolók úgy működnek, hogy fizikailag leválasztják az elektromos berendezést (terhelést) a betáplálástól. Biztosítják a biztonságos leválasztást.
A csatlakozás szétválasztása: a terheléskapcsoló lekapcsolása esetén a belső mechanikája elválasztja egymástól a fizikai csatlakozást. Ez bontja az elektromos kapcsolatot a betáplálás és a terhelés között.
Karbantartási és javítási munkálatok során: karbantartás vagy javítás közben ez a kapcsoló ki van kapcsolva, hogy garantálja az elektromos berendezéseken vagy rendszereken dolgozó személyek biztonságát. Gondoskodni kell a kapcsoló véletlen bekapcsolásának megakadályozásáról, miközben a munka még folyamatban van.
Visszakapcsolás: a munka befejeztével a szakaszolót újra be lehet kapcsolni, hogy az elektromos berendezés áramellátása helyreálljon.
Fontos hangsúlyozni, hogy a szakaszolókapcsolókat óvatosan és mindig a vonatkozó biztonsági előírásoknak megfelelően kell működtetni. Nagyfeszültségű alkalmazásokban vagy nagy elektromos veszélyeket rejtő környezetben is kizárólag csak a megfelelő engedéllyel rendelkező szakemberek kezelhetik a szakaszolókapcsolókat.
A Schrack Technik a kapcsolóberendezéseken kívül egyéb energiaelosztási eszközök széles választékát kínálja Önnek az elosztószekrénybe történő azonnali beépítéshez.
Robusztus kialakítás: az általunk kiválasztott alkatrészek kiemelkedő kopásállóságot mutatnak. Ez biztosítja, hogy az elosztója hosszú élettartamú lesz, és csak minimális karbantartásra lesz szükség. Végső soron ez csökkenti az üzemeltetési költségeket és növeli az elektromos biztonságot.
Könnyű telepítés: eszközeinket úgy terveztük, hogy könnyen és biztonságosan besze-relhetők legyenek. Ez hatékonyabbá teszi a telepítést.
Kábelkezelés: a vezetékcsatornák, tömszelencék és kábelbilincsek segítenek rendben tartani a vezetékeket, és megakadályozzák, hogy a kábelek eltörjenek vagy megsérüljenek.
A Schrack Techniknél nagy figyelmet fordítunk a minőségre, és biztosítjuk, hogy az elosztószekrényekbe szerelt alkatrészeink megfeleljenek az elektromos szabványoknak.
Böngésszen üzletünkben, és fedezze fel az Ön egyéni igényeinek megfelelő tökéletes megoldást. Ha tanácsra van szüksége, mindig szívesen állunk rendelkezésére, hogy megválaszoljuk kérdéseit, vagy átfogó információkkal segítsük Önt. Ne habozzon kapcsolatba lépni velünk - szívesen segítünk Önnek.
A Schrack termékcsaládból szállított összes komponenssel és a vonatkozó szabványoknak megfelelő elosztószekrény tervezése egyszerűen elvégezhető a Schrack Designingyenes tervezőszoftverrel. A szabványoknak való megfelelés biztosítja, hogy a telepítéssel megbízott villamosmérnök biztonságosan és nyugodt szívvel végezheti el a munkát.
Az irányítástechnika és a folyamatirányítási technológia az ipari folyamatok és üzemek automatizálásában alapvető fontosságú. Ez magában foglalja az érzékelők, aktorok és vezérlők használatát, amelyek adatokat rögzítenek és feldolgoznak, valamint utasításokat adnak a rendszerek és folyamatok vezérlésére vagy szabályozására. Ez a technológiai terület alapvető fontosságú az ipari termelésben, a közlekedésben és számos más iparágban a hatékonyság, a minőség és a biztonság biztosítása miatt.
Mi az irányítástechnika?
Az irányítástechnika a villamosmérnöki tudományág egyik fontos területe. Az elektromos rendszerek pontos vezérlését szabályozza, univerzálisan alkalmazható, ezért számos iparágban, például az ipari automatizálásban, az épületautomatizálásban és az elektromobilitásban használják. A Schrack Techniknél számos olyan vezérlés- és automatizálási terméket talál, amelyek biztonságosabbá, hatékonyabbá és megbízhatóbbá teszik az Ön rendszereit és folyamatait.
Egy egyszerű vezérlőrendszer általában három komponensből áll: egy érzékelőből, egy vezérlőegységből és egy aktorból. A vezérlési folyamat a következőképpen írható le:
Érzékelők: az érzékelők információkat gyűjtenek a környezetből, és továbbítják azokat a vezérlőegységnek.
Vezérlőegységek: a vezérlőegységek feldolgozzák az érzékelőktől érkező jeleket, és egy előre meghatározott célérték és a kapott tényleges érték alapján döntéseket hoznak, például az eszközök be- vagy kikapcsolásáról.
Aktuátorok: az aktuátorok a vezérlőegységek döntéseit fizikai cselekvésekké alakítják, például szelepek nyitására vagy zárására vagy motorok működtetésére. A fenti eljárás során azonban nincs visszajelzés a vezérlőegység felé annak ellenőrzésére, hogy a kimeneti érték megfelel-e a célértéknek.
A lehetséges zavaró változókat, például a folyamatot befolyásoló környezeti hatásokat ebben az esetben nem veszik figyelembe. Ezt nevezzük nyílt hurkúnak, azaz visszacsatolás nélkülinek.
A magasabb szintű automatizáláshoz az irányítástechnikának magában kell foglalnia a folyamatok folyamatos állíthatóságát a konkrét célok elérése érdekében. Ellentétben a fentebb ismertetett vezérlőkkel, amelyek nem rendelkeznek a műveletek eredményének automatikus ellenőrzésére szolgáló módszerrel, az úgynevezett zárt hurkú szabályozók folyamatosan ellenőrzik, hogy a kívánt értéket elérték-e.
Hogyan működik a zárt hurkú szabályozás?
Egy érzékelő egy adott, aktuális változót mér, és azt elküldi a vezérlőnek. Az összehasonlítja ezt az információt a kívánt értékkel. Ha eltérés van, a vezérlő utasításokat ad a változó beállítására. Egy aktuátor végrehajtja ezeket az utasításokat, hogy elérje a kívánt értéket. Röviden, a zárt hurkú vezérlés a "detektálás, összehasonlítás és beállítás" elvén alapul:
Érzékelés: az érzékelők folyamatosan adatokat gyűjtenek arról, hogy a folyamat hogyan működik.
Összehasonlítás: a vezérlő összehasonlítja a rögzített adatokat egy kívánt célértékkel.
Beállítás: a vezérlő döntéseket hoz és beállítja a folyamat paramétereit a célérték elérése érdekében.
Ez a folyamat addig ismétlődik, amíg a változó meg nem egyezik a kívánt értékkel. Az ilyen típusú szabályozások a zavarokat is figyelembe veszik, mivel a vezérlő folyamatosan összehasonlítja a változókat. Ezt a folyamatot zárt szabályozási körnek nevezik. Az ilyen típusú szabályozásokat fűtési, szellőztetési és légkondicionáló rendszerekben, ipari üzemek folyamatszabályozásában és sok más alkalmazásban használják.
A nyitott és a zárt hurkú szabályozás közötti különbségek
Ez a táblázat a nyílt hurkú (vagy nem visszacsatolásos) és a zárt hurkú (vagy visszacsatolásos) módszerek közötti főbb különbségeket szemlélteti:
Szempont
Nyitott hurok
Zárt hurok
Fő cél
Eszközök be- és kikapcsolása
A folyamatok folyamatos alakítása
Viselkedés zavarok esetén
A lehetséges zavaró változókat nem veszik figyelembe
Az esetleges zavarokat észlelik és kompenzálják
Felhasználási példák
Világításvezérlés, kontaktorok, relék
Hőmérséklet szabályozás, nyomásszabályozás
Relék beszerzése a piacvezetőtől
Kifejezetten az ipari alkalmazásokhoz és a vezérlőpanel-technikához igazított termékeket kínálunk, többek között különféle reléket. Ezen a területen a Schrack Technik mintegy 35 százalékos piaci részesedéssel vitathatatlanul piacvezető, ami évtizedek óta bizonyítja hozzáértésünket, megbízhatóságunkat és minőségünket. Sorba építhető reléink helytakarékos megoldást kínálnak Önnek a felső sínsínekre és DIN-sínekre történő szereléshez is. A relék mellett megszakítóinkat és terheléskapcsolóinkat, transzformátorainkat, tápegységeinket, valamint kontaktorainkat és motorvédő kapcsolóinkat is kifejezetten az ipari szektor követelményeihez terveztük és optimalizáltuk.
#4 ÉPÜLETINSTALLÁCIÓ ÉS KNX
A Schrack-nál a kiváló minőségű termékek és technológiák széles választékát találja, amelyek célja az épületek hatékonyságának, biztonságának és kommunikációjának optimalizálása. Fedezze fel élen járó termékeinket és szolgáltatásainkat, és merüljön el az intelligensépülettechnológia világában. A megoldásaink célja, hogy biztonságosabbá, kényelmesebbé és intelligensebbé tegyük az Ön lakó- és munkakörnyezetét.
Épület- és létesítménytechnológia - intelligens megoldások a magasabb lakókomfortért
Az épület- és létesítménytechnika a műszaki berendezések és rendszerek integráltegységét jelenti egy épületben. Ezek a komponensek, rendszerek és technológiák optimalizálják azépületkényelmét, biztonságát, energiahatékonyságát és funkcionalitását. Az épület- és létesítménytechnika a technológiai megoldások széles spektrumát foglalja magában, amelyeket egy épületben vagy épületegyüttesben lévő különböző funkciók vezérlésére és felügyeletére használnak.

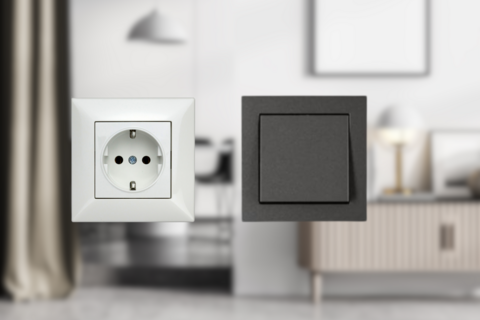

Fali kapcsolók, füstérzékelők: biztonság és stílus, mint jellemző
A kapcsolók és aljzatok a funkcióiknál sokkal többet jelentenek - meghatározzák a szoba hangulatát. A stílusos kapcsolók széles választékával tetszés szerint alakíthatja szobái hangulatát. A klasszikustól a modernig - szerelvényeink minden ízléshez és minden lakberendezéshez megfelelő megoldást kínálnak.
A biztonság egy másik fontos szempont minden épületben vagy épületegyüttesben. A füstjelzők minden épületben nélkülözhetetlen életvédelmi eszközök. Tűz esetén a füstfelhalmozódást korai szakaszban észlelik, és időben figyelmeztetnek a veszélyre.
CEE dugaszoló aljzatok és csatlakozók a Magnus sorozatból: maximális teljesítmény
Fedezze fel a hatékonymegoldásainkat az ipari alkalmazásokhoz. A Magnus sorozat CEE dugaszoló aljzatai és csatlakozói nagy terhelhetőségükkel, rugalmas csatlakozási lehetőségeikkel és biztonsági szabványaikkal optimális választást jelentenek a megbízható áramellátás biztosításához az iparágak széles körében.

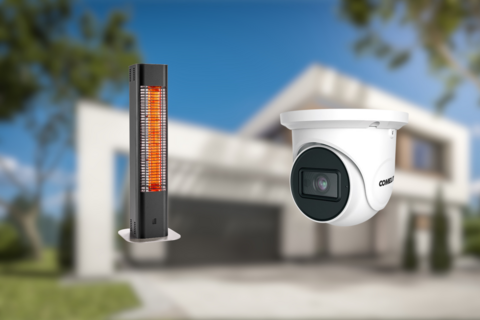

Videófelügyelet (CCTV): 24/7 látható biztonság
A CCTV a Closed-Circuit Television (zárt láncú televízió) rövidítése, és egyben egy modern videofelügyeleti rendszerre utal, amelyet bizonyos területek éjjel-nappal történő megfigyelésére és ellenőrzésére használnak. A rendszer stratégiai helyeken elhelyezett kamerákból és egy központi rögzítőállomásból áll.
A CCTV-t a legkülönfélébb alkalmazásokban használják, az épületek, üzletek és közterületek biztosításától kezdve a közúti forgalom ellenőrzésén át az ipari létesítmények felügyeletéig. Az integrált videóelemzési funkciók köre az emberi test felismerésétől kezdve, beleértve a határátlépés vagy a biztonságos területre való behatolás észlelését, a népsűrűség méréséig, a jármű- és arcfelismerésig és még sok másig terjed.
Mozgásérzékelők és jelenlétérzékelők: intelligens világítás és energiaszabályozás
Mozgás- és jelenlétérzékelőink olyan innovatív technológiák, amelyeket a világítás és az energia szabályozására használnak az épületeken belül és kívül is:
Mozgásérzékelők: érzékelik a mozgást az érzékelési tartományukban, majd bekapcsolják a világítást. Bizonyos idő elteltével, amikor nem történik mozgás, automatikusan kikapcsolják a világítást, ami jelentős energiamegtakarítást eredményez.
Jelenlétérzékelők: menjen egy lépéssel tovább. Nemcsak a mozgásokat érzékelik, hanem folyamatosan figyelik a helyiségben tartózkodó személyek jelenlétét is. Ez lehetővé teszi a világítás és más elektromos berendezések (például a szellőzőrendszer) megfelelő beállítását.
Ezek az intelligens érzékelők nemcsak az energiahatékonysághoz járulnak hozzá, hanem a kényelmet is növelik azáltal, hogy automatikusan bekapcsolják a világítást, amikor szükség van rá, és kikapcsolják, amikor már nincs rá szükség.
Redőnyvezérlők: a világítás és a láthatóság hatékony szabályozása
Tapasztalja meg a redőnyök és napellenzők precíz vezérlését bármilyen épületről van szó. A lamellák helyzetének szabályozása a beltéri klíma optimalizálásával segít energiátmegtakarítani. A kényelem növelése érdekében lehetőség van helyi, csoportos és központi vezérlések megvalósítására a finomhangolt beállításokhoz. A redőnyvezérlők integrálhatók az okosotthon rendszerekbe, hogy támogassák az idővezérelt vagy érzékelő alapú beállításokat.

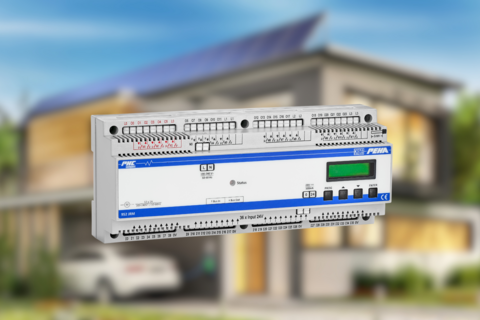

KNX– Smart Home: az intelligens hálózat az Ön otthonához
A KNX az intelligens épületautomatizálás világszintű szabványa, amely lehetővé teszi a különböző eszközök és rendszerek hálózatba kapcsolását otthonában. A KNX segítségével központilag vezérelheti és automatizálhatja a világítást, a fűtést, a légkondicionálást, a biztonsági rendszereket és még sok mást. Ez maximális kényelmet, energiahatékonyságot és biztonságot biztosít. A KNX-képes termékek egy közös buszrendszeren keresztül kommunikálnak egymással, ami rugalmas okosotthon megoldást tesz lehetővé, valamint az utólagosfelszerelést is támogatja. A Schrack Techniknél többek között kiváló minőségű KNX érzékelőket, aktorokat, rendszereszközöket és mindenféle tartozékot talál.
#5 TARTALÉKVILÁGÍTÁS, SZÜNETMENTES BERENDEZÉSEK
A kritikus infrastruktúrák, például kórházak, szerverközpontok vagy más intézmények számára komoly problémát jelent a feszültségkimaradás. A hálózati betáplálás megszűnése esetén a folyamatos üzemeltetés biztosítására rendelkezésre állnak az úgynevezett szünetmentes tápegységek (angolul UPS-ek). A tartalékvilágítás esetén az UPS-sekhez hasonlóan akkumulátorokat alkalmazunk, amelynek köszönhetően a tartalékvilágítási központjaink lehetővé teszik az épületek biztonságos elhagyását kritikus helyzet esetén.

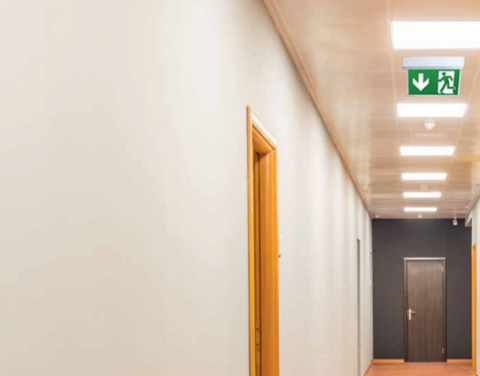

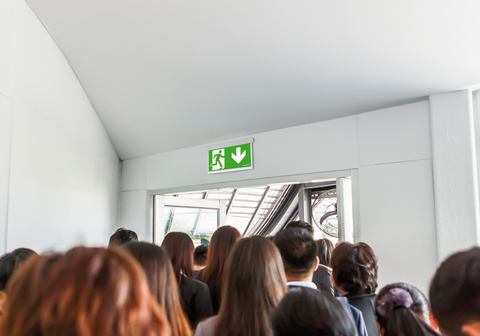

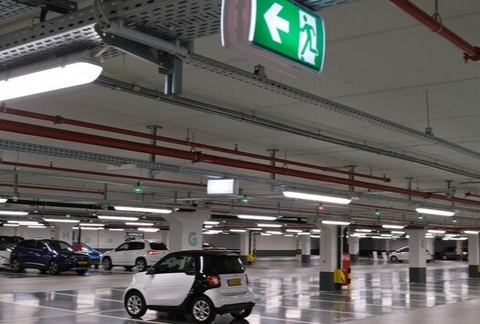

Mi a tartalékvilágítás?
A tartalékvilágításhoz tartozó lámpatestek olyan speciális világítóberendezések, amelyeket épületekben és közösségi területeken helyeznek el, hogy vészhelyzetekben, például feszültségkimaradás vagy tűz esetén elegendő fényt biztosítsanak. Fő funkciójuk a menekülési útvonalak kijelölése és megvilágítása, hogy az emberek biztonságosan elhagyhassák az épületet, illetve biztonságos helyre tudjanak megérkezni. A pánik megelőzésében is segítenek azáltal, hogy megvilágítják azokat a területeket, ahol emberek gyülekeznek. A zöld piktogramokkal ellátott irányfények a vészkijárat felé mutatnak. A biztonsági lámpák a menekülési útvonalak megvilágításáért felelősek.
Hogyan működnek a biztonsági világítás lámpatestei?
Normál üzemben hálózati betáplálásról vannak ellátva, de ha történik egy feszültségkimaradás vagy egy meghibásodás, aminek következtében megszűnik a hálózati feszültség, akkor a biztonsági világítás tápellátása akkumulátorokon keresztül folytatódik. Ezek a hálózati áramellátástól függetlenül működnek. Az akkumulátorok elhelyezhetők közvetlenül a lámpatestekben saját akkumulátoroslámpatestekként használva őket. Másik esetben tartalékvilágítási központokban az akkumulátorok biztosítják számukra a villamos energiát a világításhoz.
Központi akkumulátoros rendszereknél a központok lehetővé teszik az összes lámpatest egy helyen lévő üzemeltetését. A teljesség igénye nélkül azonnal leolvashatjuk a központ kijelzőjéről, hogy: akkumulátoros vagy normál üzemben vagyunk, előállt-e bármilyen áramköri hiba, van-e meghibásodott lámpatest, mekkora a hálózati feszültség.
Az UPS (angolul Uninterruptible Power Supply) berendezések biztosítják a kritikus infrastruktúrák, például számítógépek, szerverek vagy más fontos berendezések tápellátását az elektromos hálózatban bekövetkező zavarok esetén. Átmeneti megoldásként működnek, amíg a normál hálózati áramellátás vissza nem indul.
Hogyan működik egy UPS?
A motoros áramfejlesztők, például a diesel generátorok gyakran 15-20 másodpercet vesznek igénybe a hálózati betáplálás megszűnésétől addig, amíg a motor eléggé felmelegszik az elektromos energia biztosításához. Ez idő alatt az UPS erre a 15-20 másodpercre tudja biztosítani a villamos energiát. A feszültségkimaradás pillanatában működésbe lép, és áthidalja azt az időt, amíg a vészhelyzeti áramfejlesztő beindul és működik.
Egy UPS berendezés több részből áll:
Akkumulátorok, amelyek vészhelyzetek esetére energiát tárolnak,
Egy inverter, amely az akkumulátorból származó egyenáramot váltakozó árammá alakítja,
Feszültségfigyelő, amely érzékeli a hálózati feszültség meglétét
Egy kapcsoló, amely a tápellátást a hálózat üzemről akkumulátor üzemre váltja át,
Az UPS-khez számos szoftver és tartozék is rendelkezésre áll, amelyek hatékonyabbá és felhasználóbaráttá teszik az UPS-ek üzemeltetését és karbantartását.
A strukturált hálózatok az informatikai infrastruktúra egyik alapvető elemei, amelyek lehetővé teszik az adatok gyors és hatékony továbbítását egy épületen belül vagy akár több telephely között. A megfelelő LAN (helyi hálózati) kialakítás biztosítja a rendszer stabilitását, a bővíthetőséget és a megbízható kapcsolatot.
Felépítési struktúra
A strukturált hálózatok hierarchikus szerkezetet követnek, amely több összetevőből áll. A hálózat tervezése során figyelembe kell venni az épület adottságait, a felhasználók igényeit és a várható adatforgalmat, valamint a vonatkozó szabványokat, legyen szó akár ipari, lakossági, vagy irodai felhasználásról.
A számítógépes vagy telefonos végpontokon üzemelő eszközök, munkaállomások kommunikációját a hálózat más pontján lévő végponti berendezésekkel, központi szerverekkel, az aktív komponensek, routerek, switchek, egyéb cél eszközök teszik lehetővé.
A központi aktív eszközök kommunikációs szekrényekben, úgynevezett Rack szekrényekben kapnak helyet annak érdekében, hogy az eszközök fizikai védelmét, biztonságos és folyamatos üzemeltetését szünetmentes tápegységek használatával biztosítani lehessen.
A Rack szekrényeket, erre a célra kialakított helységekben, az illetéktelen hozzáférést megakadályozva érdemes elhelyezni.
A kommunikációs szekrények a hálózati struktúrától függően lehetnek központi, szerver szekrények, illetve szinti rendező szekrények. Kialakításukat tekintve készülnek álló vagy fali, beltéri vagy kültéri kivitelben, így az irodai alkalmazásokon kívül pl. gyártócsarnokokban oszlopra szerelve, vagy vagyonvédelmi rendszerek terepi eszközeinek rendező szekrényeiként is funkcionálhatnak.
Az aktív eszközök és a végpontok közötti kommunikáció történhet vezetékes vagy vezeték nélküli adatátvitellel is.
Vezetékes kialakításban a végponti berendezések és a központi aktív eszközök kommunikációja, csillagpontos elrendezésben patch panelekre kifejtett és végponti csatlakozókra végződtetett, ma még többnyire réz installációs, fali kábeleken történik. A patch panelek és az aktív eszközök összekötésére, valamint a végpontok és a munkaállomások összekötésére hajlékony patch kábeleket használnak.
Egy szinti rendező szekrény és a hozzá tartozó végpontok közti kábelezést nevezik vízszintes vagy horizontális kábelezésnek is.
Egy központi, vagy szerver Rack szekrény és a szinti rendezők közti összeköttetést a nagyobb elérhető távolság és magasabb adatátviteli sebesség biztosítása miatt, tipikusan csillagpontos kialakításban, optikai kábelek felhasználásával valósítják meg. Ezt a kábelezést nevezik vertikális vagy gerinc kábelezésnek is.

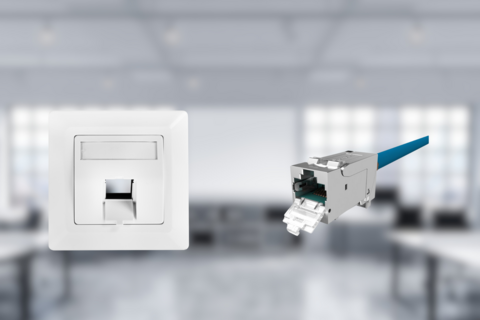

Mit hívunk réz alapú hálózati kábelnek vagy fali kábelnek?

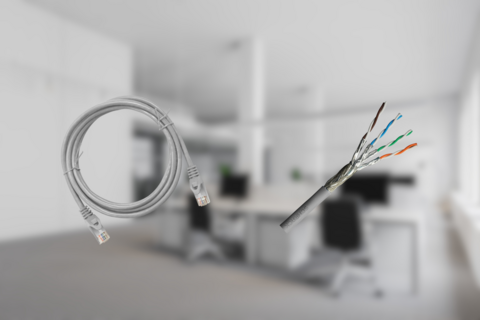

Réz alapú hálózati kábelek:
A strukturált hálózatok alapvető elemei a réz alapú sodrott érpárú merev erű hálózati kábelek vagy más néven fali kábelek, amelyek meghatározó szerepet játszanak a helyi hálózatok (LAN) kialakításában.
A réz kábelek alkalmazása széles körben elterjedt, mivel megbízható adatátvitelt, könnyen megoldható csatlakozási felületeket biztosítanak és bár az optikai technológia térnyerése egyre jelentősebb, a réz kábelezés továbbra is kulcsszerepet tölt be a lakossági, vállalati és ipari hálózatokban, különösen az épületen belüli vízszintes kábelezésben.
A sodrott érpárú (twisted pair) kialakítás minimalizálja a külső elektromos zajok és az érpárak közti áthallás (crosstalk) kommunikációra kifejtett hatását. A kábelek árnyékolásának mértéke és módja tovább javítja a jeltovábbítás minőségét.

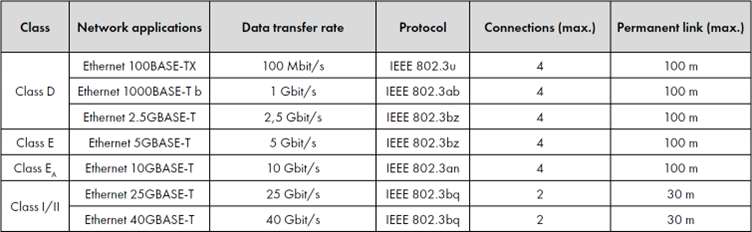

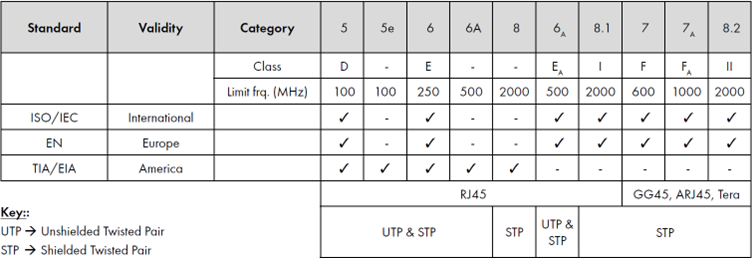

Kábelkategóriák és szabvány megfelelőségi osztályok
A réz alapú hálózati kábeleket adatátviteli sebességük szerint különböző kategóriákba sorolják, amelyeket nemzetközi és nemzeti szabványok definiálnak. A fejlődő adatátviteli igényekkel párhuzamosan a kábelkategóriák folyamatosan fejlődnek, egyre nagyobb adatátviteli sebességet biztosítva.
Hol használunk optikai hálózati kábeleket, mit jelent a single-mode és a multi-mode?

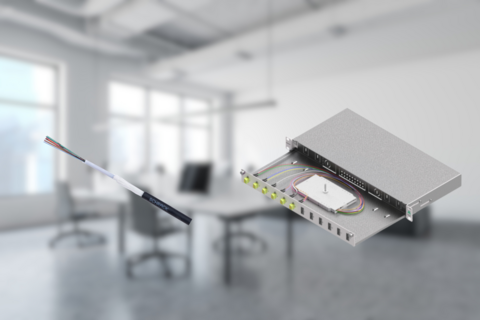

Optikai hálózati kábelek
Az optikai hálózati kábelek napjaink modern távközlési és adatátviteli infrastruktúrájának alappillérei. A hagyományos réz alapú vezetékes megoldásokhoz képest jelentős előnyöket nyújtanak az adatátviteli sebesség és a hatótávolság tekintetében.
Az optikai kábelek működése a fényhullámok terjedésén alapszik.
Egy kábelben tipikusan több, tipikusan páros számú elemi optikai szál található mely kvarcüveg szálak magból és a körülötte lévő köpenyből épülnek fel. A külső köpenynél „tisztább” üveg szál magban terjed az adat továbbítását szolgáló modulált fénysugár, míg az adalékanyagokat tartalmazó szintén üveg köpeny a fénysugár visszaverődését, a fény kilépésének megakadályozását szolgálja, mely tulajdonság a mag és a köpeny között megváltozó törésmutató hatására jön létre.
Az optikai szálakban a fény vesztesége függ az alkalmazott hullámhossztól, valamint a szóródástól és visszaverődéstől.
Központi csöves optikai kábel esetén az elemi optikai szálak, színjelöléssel ellátott szigeteléssel rendelkeznek, a szálakat védő pászma mechanikai védelméről pedig pl. aramid vagy üvegszál majd a külső köpeny réteg gondoskodik.
Optikai kábelek típusai:
Single-mode optikai kábelek
A single-mode szálak kis átmérőjű 9 µm maggal és 125 µm átmérőjű köpennyel rendelkeznek, amely lehetővé teszi, hogy a fény csak egyetlen módon terjedjen, csökkentve ezzel a jelveszteséget és a torzulást. Ennek köszönhetően a single-mode optikai kábelek hosszú távú kommunikációra ideálisak, különösen telekommunikációs gerinchálózatokban, ahol nagy sebességű adatátvitelre van szükség.
Multi-mode optikai kábelek
A multi-mode szálak nagyobb átmérőjű 50, 62,5 µm maggal és 125 µm átmérőjű köpennyel rendelkeznek, amely lehetővé teszi, hogy a fény több módon haladjon. Ez rövidebb hatótávolságot eredményez a nagyobb jeldisszipáció miatt. A multi-mode kábelek kiválóan alkalmasak adatközpontok, egyetemi hálózatok, valamint vállalati lokális hálózatok (LAN) gerinckábelezésének kialakítására, ahol közepes távolságban is nagy adatátviteli sebességre van szükség.
Napjainkban a lakossági és háztartási környezetben is megnövekedett adatátviteli sebesség igények hívták életre a végpontokig telepített optikai szálas FTTH (Fiber to the Home) megoldásokat, melyek várhatóan a közeljövőben egyre elterjedtebbek lesznek Magyarországon is.

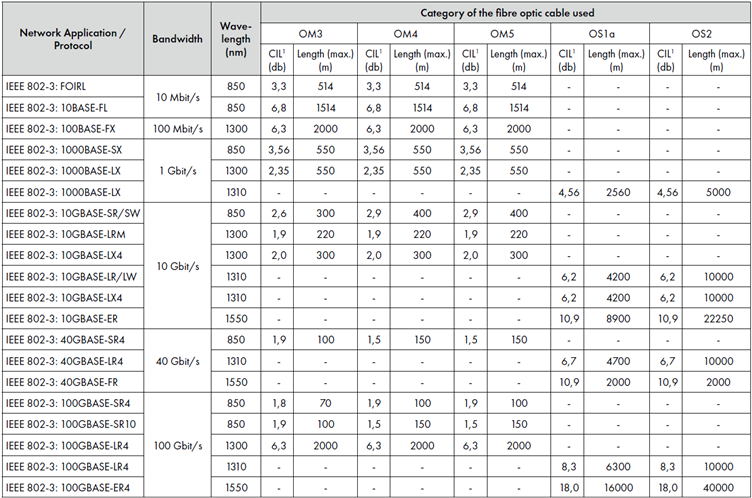

Tipikus multi-mode és single-mode Ethernet hálózati alkalmazások EN 50173-1 szerint:
k-nt2-en24.pdf / 11.oldal
