Schrack Design - elosztóberendezés tervező program- 100% ingyenes

A Schrack Design segítségével egyszerűen, gyorsan és a szabványnak megfelelő elosztóberendezést tervezhet.
Az elölnézeti és kapcsolási rajzok elkészítése mellett ellenőrizheti az elosztóberendezést melegedésre is az IEC TR 60890 előírásai szerint, továbbá dokumentálva kielégítheti az EN61439 (1600A-ig) előírásait.

A Schrack Design funkcióinak megismeréséhez látogasson el a YouTube csatornánkra és tekintse meg bemutató videóinkat



Schrack Design videók





Az Ön előnyei

SD_ingyenes

A Schrack Design ingyenes és az is marad - a letöltés, a szoftverfrissítések és a termékfrissítések teljesen ingyenesek.

Screenshot Verteilervorlagen Schrack Design

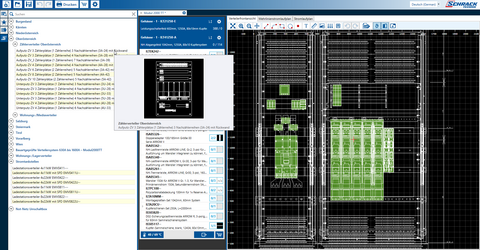

Az egyszerű és hatékony tervezést segítik, az előre elkészített projekt sablonok. Az adatbázisból egyetlen kattintással megnyitható sablonok tetszés szerint módosíthatók, újra elmenthetők ill. kinyomtathatók. Ennek köszönhetően a teljes projekt pillanatok alatt elkészíthető.

Einsatz von Makros in Schrack Design

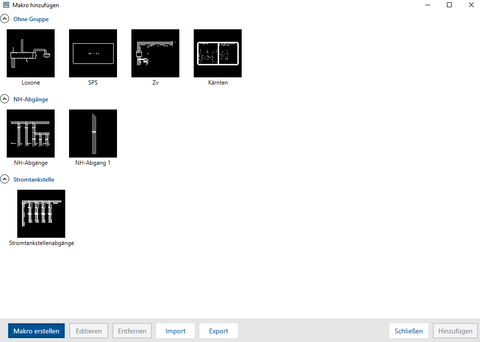

A projekttervezés egyszerűsítése érdekében lehetőség van saját rajzelemek létrehozására. A funkció segítségével az előre elmentett terméklisták, minden egyes új tervezéshez könnyen és gyorsan hozzáfűzhetők.

melegedes_szamitas

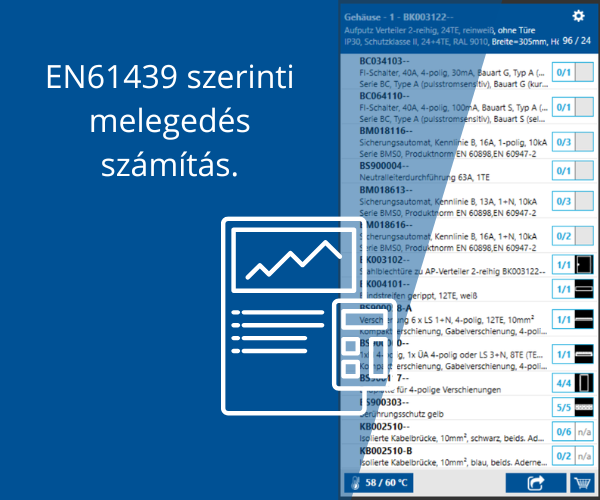

Két kattintással kinyomtathatja az EN61439 szerinti melegedés számítást.

A nyomtatott dokumentáció része ezenkívül az elölnézeti és kapcsolási rajzok, az anyaglista valamint az adattábla.

Segédletek és videók

Schrack Design videók

A Schrack Design funkcióinak megismeréséhez látogasson el a YouTube csatornánkra és tekintse meg bemutató videóinkat





Schrack Design videók



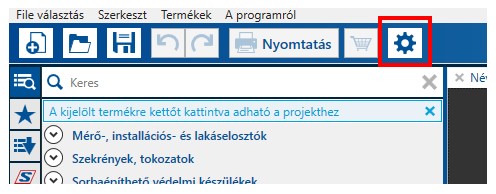

Hogyan működik

darablista

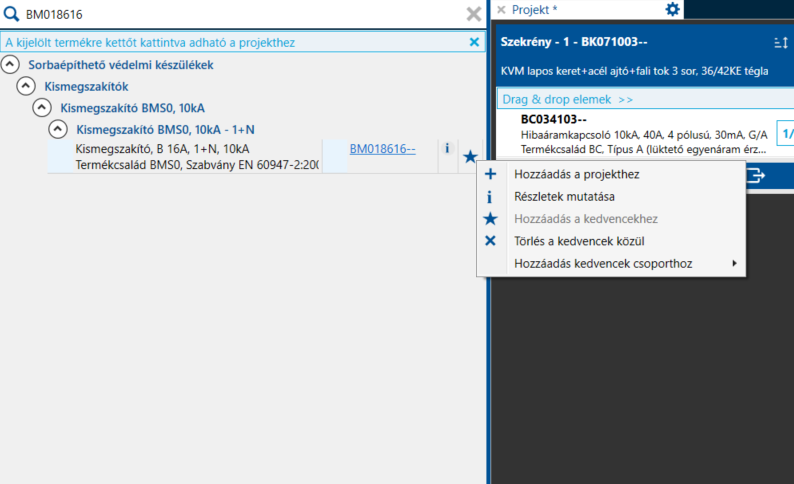

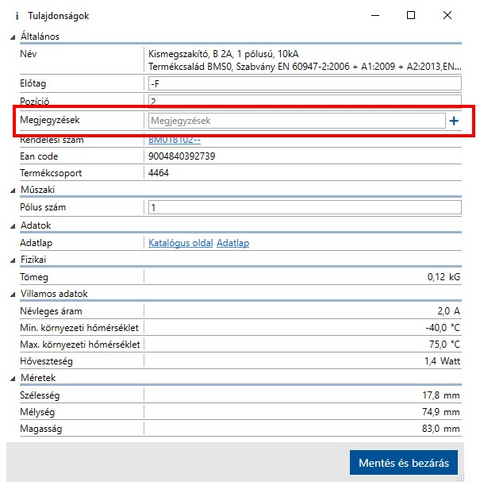

Az online naprakész adatbázis több mint 10.000 Schrack terméket tartalmaz. Egyedi alkatrészeket is hozzáadhat az adatbázishoz. Az adatbázisból válassza ki az elosztóberendezés komponenseit és a szekrényt. A kiválasztott termékek az anyaglistába kerülnek.

Videó megtekintése

Előnézet tervezés

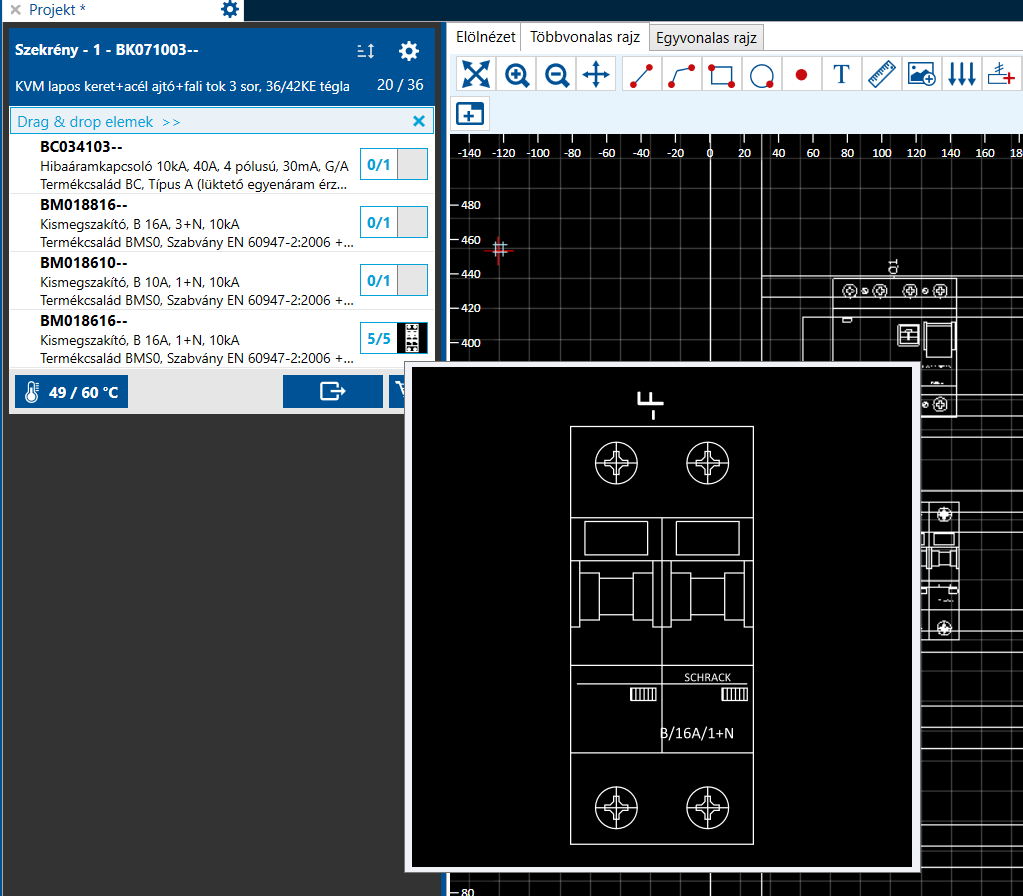

Az alkatrészlista kiválasztását követően megkezdhető az elölnézeti rajz elkészítése.

A kiválasztott szekrénybe az alábbi módokon illesztheti be a kívánt termékeket:

a. Drag&Drop: egyszerűen húzza át a rajzablakba és helyezze a megfelelő helyre
b. Dupla kattintás: segítségével a termékek beillesztésre kerülnek a szekrényen belülre
c. Makró: a tárolt terméklistában szereplő termékeket könnyen és gyorsan hozzáfűzheti az elölnézeti rajzhoz

Videó megtekintése

Egy- és háromvonalas kapcsolási rajzot készíthet: egyszerűen húzza a komponenseket a rajz ablakba, a rajzkeretbe. Számos eszköz segíti a gyors rajzolást, például nagyon egyszerű megadni a leágazások megnevezését.

Melegedés számítás

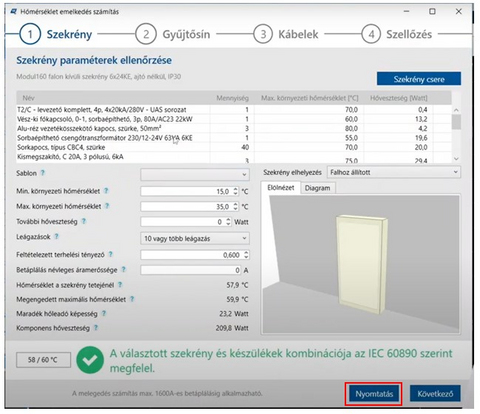

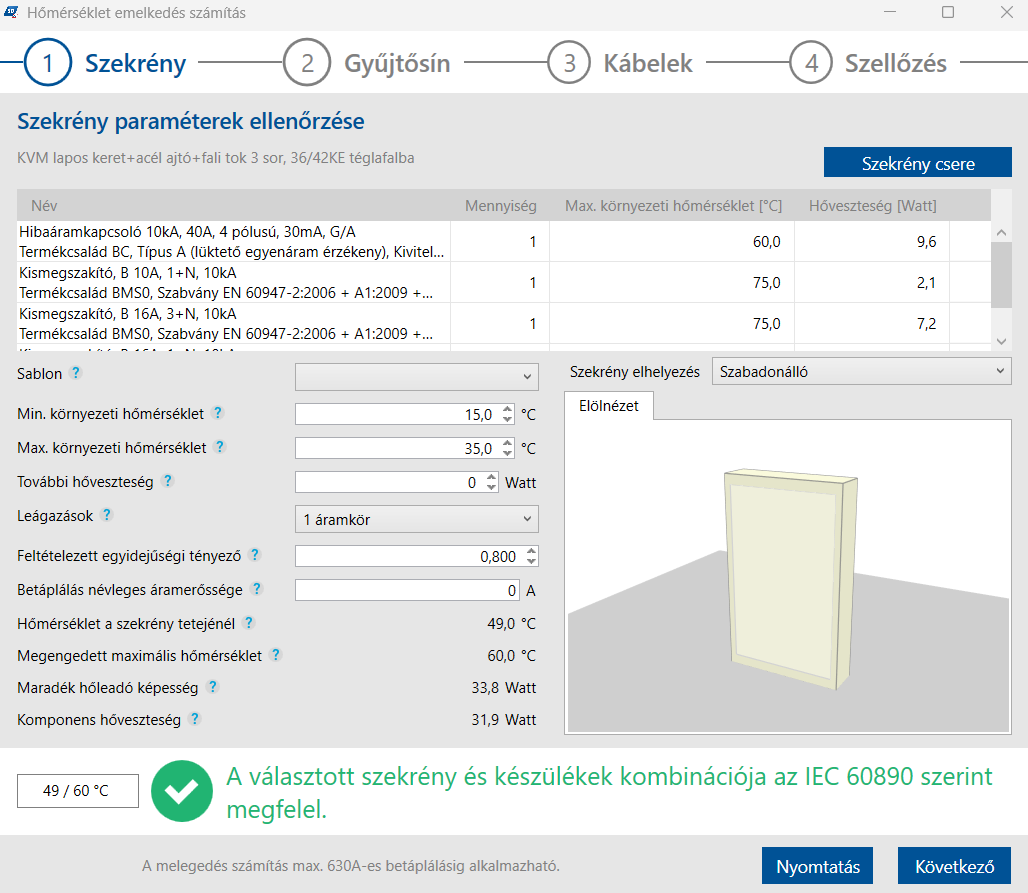

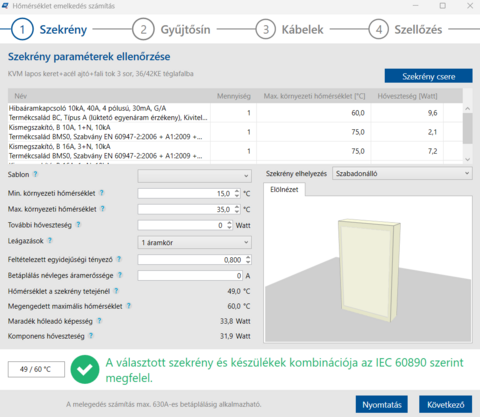

A „Hőmérséklet emelkedés számítás” gombra kattintva ellenőrizheti a kapcsolószekrény belső hőmérsékleti viszonyait. A pontos számításhoz több paramétert is beállíthat, mint például a környezeti hőmérséklet vagy a szekrény telepítési módja. Ezzel az ellenőrzéssel a tervezett elosztó biztonságos lesz.



Videó megtekintése

dokumentum nyomtatása

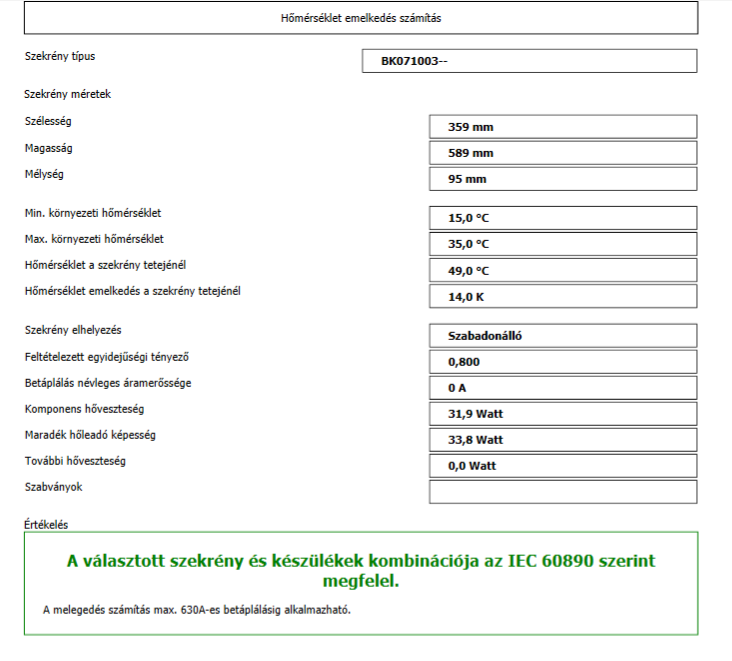

Két kattintással kinyomtathatja az EN61439 szerinti melegedés számítást. A nyomtatott dokumentáció része ezenkívül az elölnézeti és kapcsolási rajzok, az anyaglista valamint az adattábla

Video jetzt ansehen

megrendelés

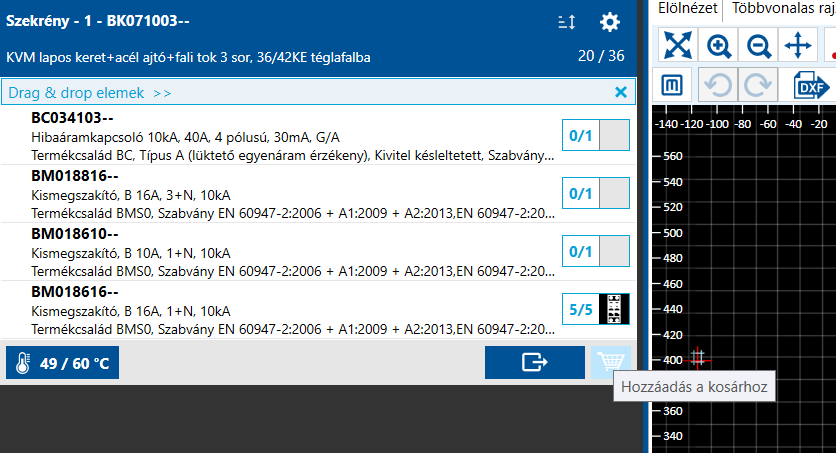

A kész elosztóberendezés anyagai egyszerűen megrendelhetők webáruházunkban. Egy kattintással a betervezett termékek a kosárba kerülnek. A webáruházban látható árak a felhasználó személyes kedvezményes árai.

GYIK

Tovább a videókhoz

Updates - Melyek az újdonságok?


ÚJ: Update 6.0

Megérkezett a Schrack Design 6.0 verziója, mely az alábbi új funkciókkal gazdagodott:

  • Megadott adatok alapján, automatikus kiselosztó anyaglisták létrehozása
  • Kikapcsolható melegedés számítás
  • Szekrény hozzáadásánál - meglévő sablon mellé is -, más sablonok is hozzáadhatók (azonos mélységben!)
  • Az elosztók vízszintesen vagy függőlegesen is elhelyezhetők
  • Több elosztós projekt esetén, az elosztók külön elnevezhetők
  • Rácstávolság az elölnézeti rajzon szabadon állítható.
  • Az egy- és többvonalas rajzon a rácstávolság már 14 mm-re is beállítható
  • A készülékek 90°-al elforgathatók
  • Az automatikus vonal - a felette lévő szimbólumhoz -, ki- ill. bekapcsolható
  • A szekrények mérettől függetlenül kötetlenül cserélhetők (több szekrény esetében egyesével is)
  • A beírt szöveg “ENTER” gombbal is megerősíthető
  • A Kedvencek menüben létrehozott csoportok, szabadon importálhatók /exportálhatók
  • Szimbólum hozzáadása már az elölnézeti rajzon is lehetséges
  • Prefixum táblázat és megjegyzés rovat került a dokumentációba
  • A Schrack Design-ba bekerültek a klíma egységek is.
